Kabel Tray Roll membentuk mesin untuk 100-900mm

    Harga satuan: USD 10000 - 30000 / Set/Sets
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 45 Hari
Additional Info

Kemasan: telanjang packing

Produktivitas: 15m/min

Merek: Zhongtuo

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO, SGS

Deskripsi Produk

Zhongtuo kabel Tray Roll membentuk mesin untuk 100-900 mm

Pengenalan Brife:


Di bangunan kabel listrik, kabel tray sistem digunakan untuk mendukung terisolasi kabel listrik yang digunakan untuk distribusi power dan komunikasi. Kabel nampan digunakan sebagai alternatif untuk membuka saluran kabel atau listrik sistem, dan biasanya digunakan untuk manajemen kabel dalam komersial dan industri konstruksi. Mereka terutama berguna dalam situasi dimana perubahan sistem kabel diantisipasi, karena kabel baru dapat diinstal dengan meletakkan mereka di tray, bukan menarik mereka melalui pipa. Untuk zhongtuo kabel tray mesin roll forming adalah jenis mesin untuk membuat kabel tray dengan roll membentuk prinsip.

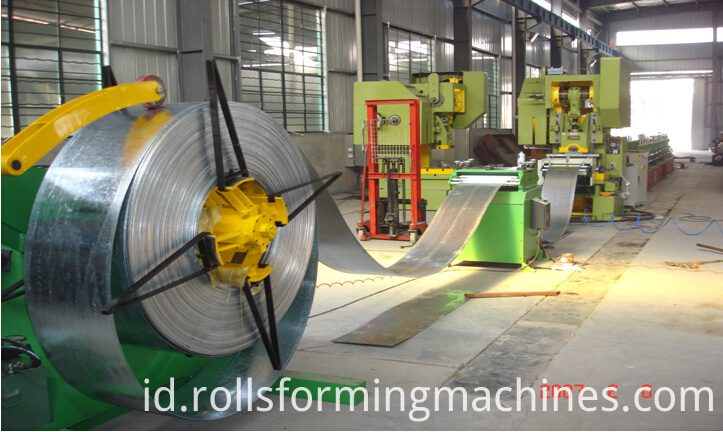

Whole line of cable tray machine

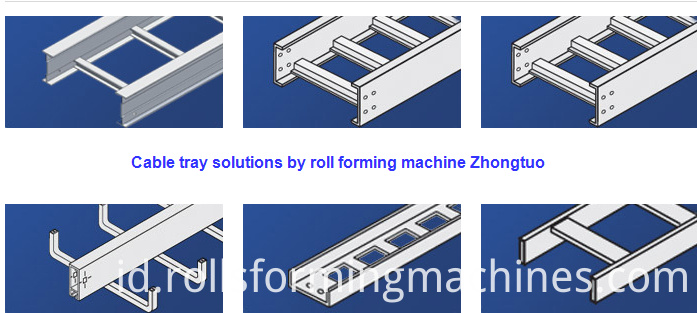

Kabel tray sistem, ada banyak jenis. Di sini kita hanya mengambil salah satu dari mereka untuk contoh.

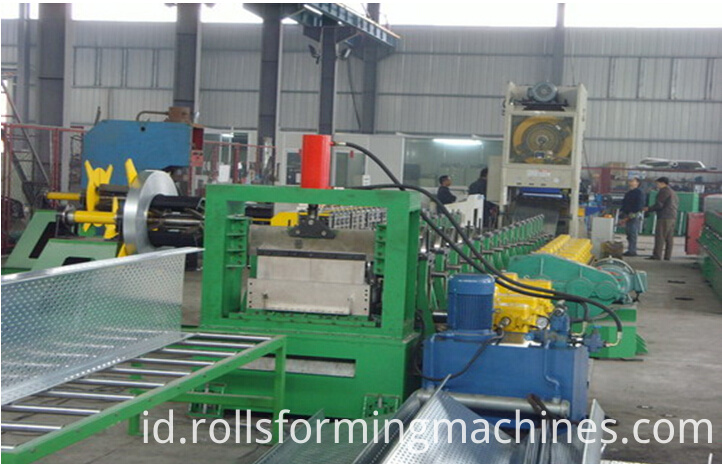

Cable tray roll forming machine


Bekerja proses kabel nampan roll membentuk mesin:

Auto-de-coiler---meratakan---servo makan---meninju lubang---roll membentuk - ulang coiler

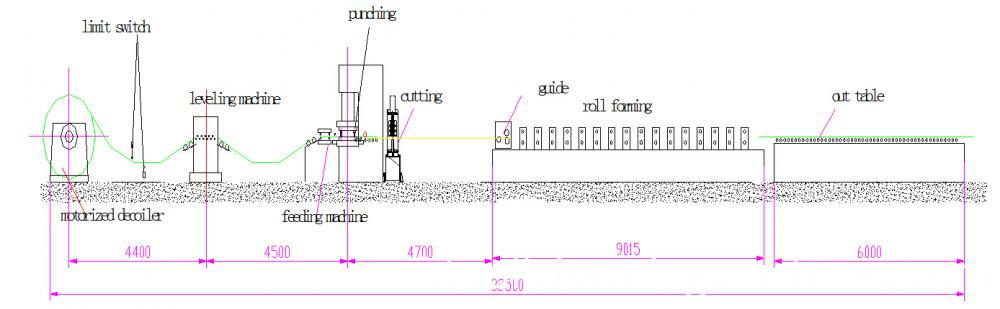

working process of cable tray roll forming machine

Zhongtuo kabel nampan mesin roll forming terdiri oleh unsur-unsur berikut:

1 auto-de-coiler 1
2 Leveling mesin 5.5kw 1 frekuensi mengubah drive motor, kecepatan disesuaikan
3 dukungan bingkai 3 jenis Roller
4 NC900servo feeder 1 NC900 Servo motor drive
5 meninju tekan 1 120 ton
6 meninju cetakan 9
7 utama membentuk mesin 1 100-900mm, ketebalan 1-3mm, bahan roller: GCr 15
Mesin hidrolik potong 8 1
Pisau memotong 9 9
10 run-keluar meja 1
Sistem kontrol PLC panel listrik 11 1

Lebih detail informasi kabel nampan roll membentuk mesin:


de coiler

Parameter: lebar bahan: 225-1020mm ketebalan: 1-2mm;
Diameter dalam Coil: φ508mm; batin perluasan jangkauan: ф480-520 mm;
Maksimal diameter: φ1500mm; Maksimal loading: ≤5T
Motor listrik: 5.5kw frekuensi mengubah kontrol
Tekan jenis bahan: bahan pers pneumatik
Makan kecepatan: 0-15m/min, adjustable

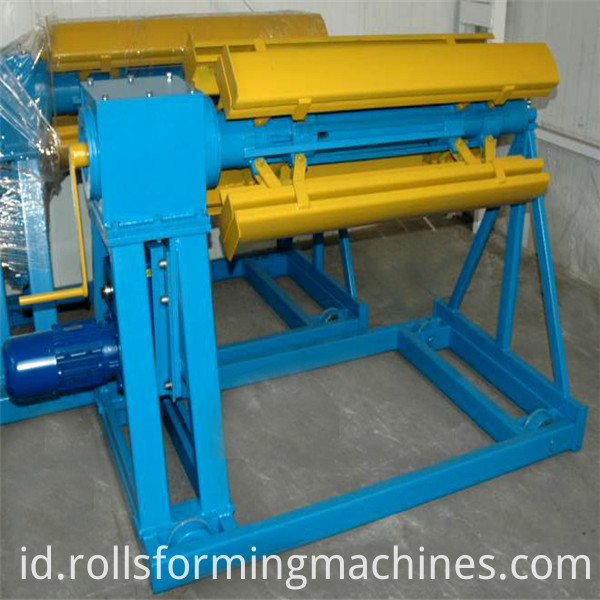

decoiler

Mesin meratakan

J: bekerja roller: sembilan rol jenis mesin meratakan
B: fitur struktur: setelah quenching dan tempering, Pelapisan krom pengolahan, kekakuan, kekasaran permukaan Roller dll yang semua meningkatkan sangat; Terdiri oleh roller menjepit dan meratakan roller, roller menjepit dapat mengontrol independen, menyamaratakan memiliki satu sepasang roller panduan horisontal dan dua pasang vertikal guider roller dan mudah untuk menyesuaikan dengan tangan roda. Antara menyamaratakan dan perangkat makan, ada sensor optik, mengirimkan sinyal umpan balik untuk sistem kontrol, sistem kontrol mengirimkan instruksi untuk frekuensi konversi motor untuk mengubah kecepatan, Achieves tujuan tingkat terganggu.



Servo makan mesin

J: fungsi: bahan makanan
b. fitur: menggunakan servo motor-driven. Jenis Multistage makan: mungkin masukan 10 kelompok panjang makan yang berbeda. Kristal cair menyentuh layar menunjukkan menguntungkan bagi perubahan, menetapkan berbagai parameter teknis. Auto-induksi mulai sistem dan hubungan punch tekan (kontrol punch tekan mulai).




Meninju tekan

Model meninju tekan: JF21-120B
Meninju tekan: menggunakan plat baja Las lambung, kekakuan kuat dengan penampilan yang baik. Menggunakan jenis gabungan udara yang dioperasikan gesekan kopling.

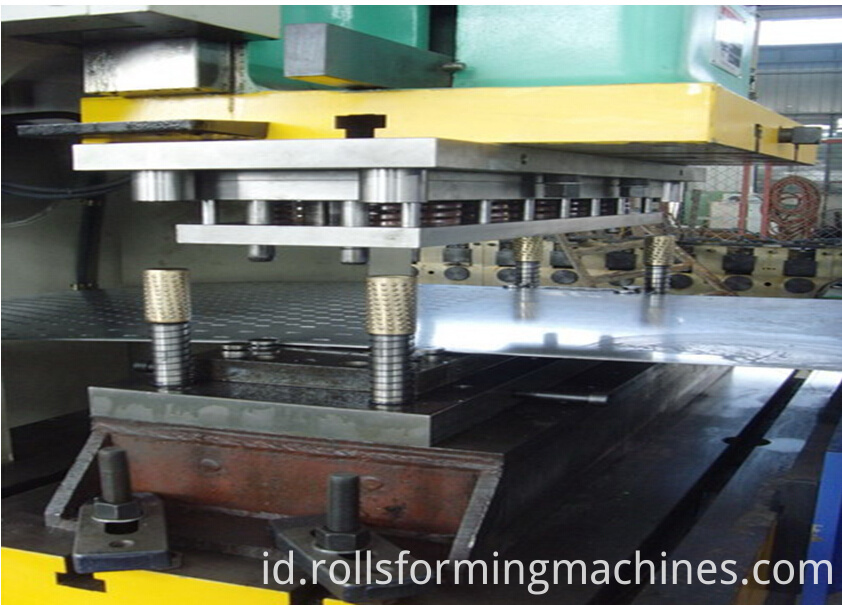

punching machine of cable tray roll forming machine

Roll membentuk bagian

Membentuk Stasiun: 14sets
Membentuk berbagai: Jembatan rangka
Maksimal koil lebar: 1020mm
Ketebalan: ≤2.0 maksimal mm
Diameter roller sumbu: ¢85mm
Roll bahan cetakan: Gcr15, quenching pengobatan: HRC58-62 °
Drive tipe: 22kw motor, motor ZQ500reducer

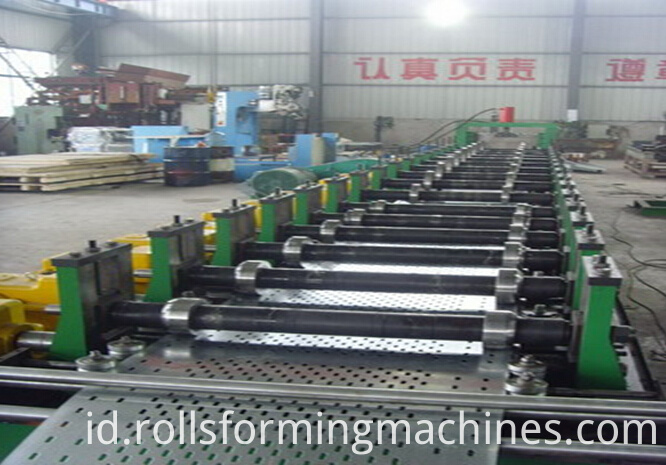

roll forming machine of cable tray

Hidrolik memotong

Memotong jenis: hidrolik pemotongan
Jenis pisau: dekat jenis mati rongga pemotong
Hidrolik power: 5.5kw
Bahan pisau: Cr12, pengobatan memuaskan, kekerasan HRC56-58
Jumlah: 9 (tergantung pada permintaan pelanggan)



Run-keluar meja

Struktur: jenis roller tanpa daya
Sistem kontrol listrik
A: garis penuh dikontrol oleh sistem kontrol PLC, menyentuh layar operasi untuk mencapai manusia dan PLC interaktif. Operator dapat memantau pengaturan program (kontrol diprogram) dan mengubah parameter untuk mengontrol jalur. Juga dapat memeriksa status, parameter dan kesalahan menjalankan indikasi dll...
B: jenis operasional: manual /auto dua tipe switch. Dalam posisi manual: dapat menjalankan setiap bagian dari mesin. Dalam posisi auto: dapat menjalankan garis penuh. Darurat dihentikan memastikan peralatan dan operator.
C: mesin sisi dilengkapi dengan panel kontrol operasi manual untuk nyaman pekerja untuk mengoperasikan;
D: fungsi pengawasan seluruh baris: untuk mencapai kondisi gerakan pengawasan produksi, menyadari untuk berbagai lokasi produksi kondisi pengawasan;

E: memiliki fungsi Deteksi kegagalan: membawa pada produksi sinyal suksesi meneliti, pemeriksaan sesuai urutan, menemukan kesalahan, dan memberikan alarm menghentikan mesin.

cable tray

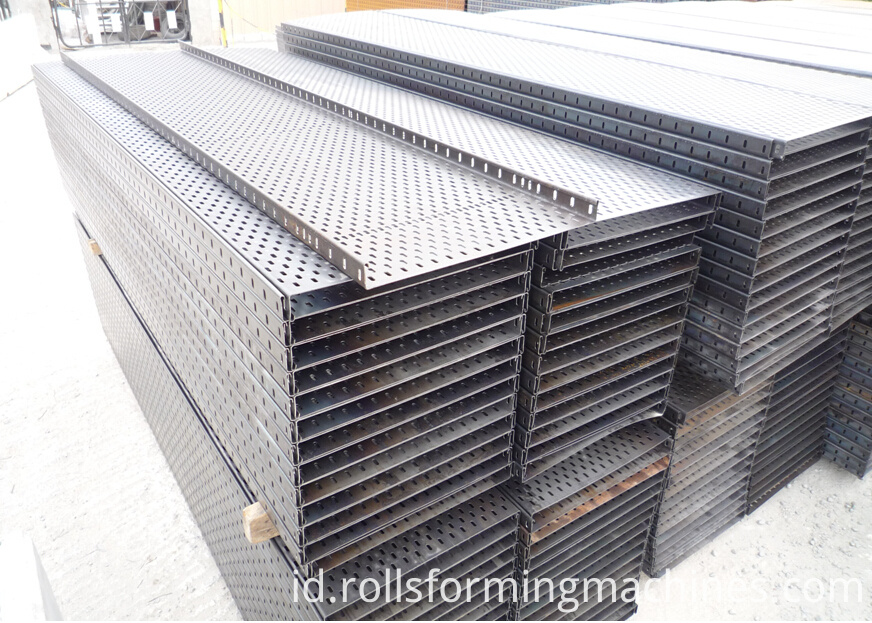

Kabel tray yang dibuat oleh Zhngtuo kabel tray roll membentuk mesin:

cable tray sample
