Bingkai pintu logam Roll membentuk mesin

    Harga satuan: USD 28500 - 8500 / Set/Sets
    Jenis pembayaran: T/T,L/C,D/A,D/P
    Incoterm: CIF
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 30 Hari
Info dasar

Model No: ZT-005-69

Additional Info

Kemasan: Paket nake

Produktivitas: 30 sets/month

Merek: ZHONGTUO

Transportasi: Ocean,Land,as customer requirem

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO9001

Deskripsi Produk

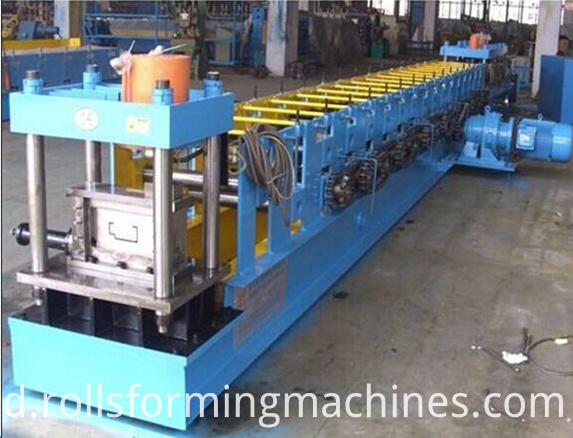

Kusen pintu logam Roll membentuk mesin:

Logam mesin bingkai pintu adalah semacam roll membentuk mesin yang dikembangkan untuk membuat berbagai jenis pintu logam atau bingkai jendela, diperkuat, fire stop pintu, dll dengan roll membentuk metode. Oleh ini satu pintu logam bingkai roll forming line produksi, Anda dapat menyelesaikan roll membentuk, memotong bagian akhir koneksi dan lain-lain. Setelah roll membentuk oleh garis produksi kami, kita bisa membuat Kusen pintu logam yang sangat halus dan indah tanpa awal apapun pada permukaan. Ini jalur produksi bingkai pintu logam terdiri oleh unsur-unsur berikut: de coiler, feed & meratakan perangkat utama roll membentuk mesin pemotong, run-keluar Meja, dll. Mesin-mesin ini disesuaikan dengan profil gambar bingkai pintu logam.

Metal Door frame Roll Forming Machine

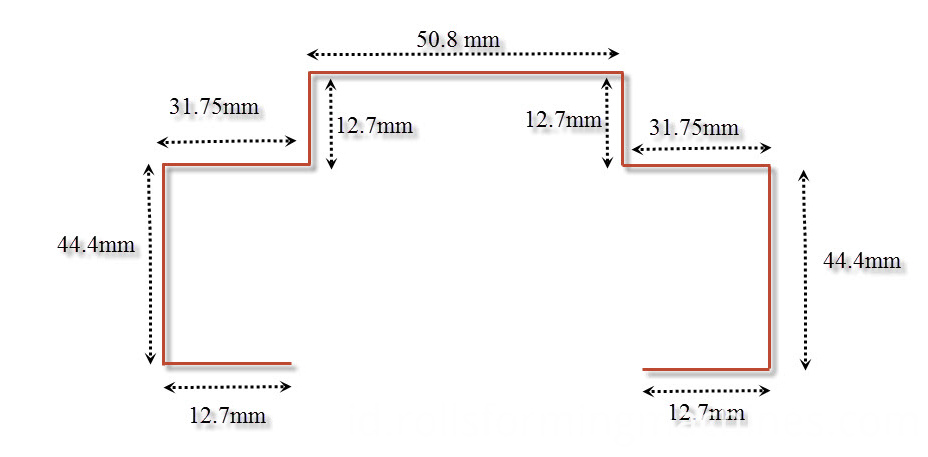

Profil gambar:

Kita dapat melakukan segala macam frame pintu logam, hanya Anda mengirim profil menggambar, kami akan merancang mesin bingkai pintu sesuai permintaan Anda.

Metal Door frame Roll Forming Machine

Proses produksi:

De coiler---makan dan menyamaratakan---Roll Forming---memotong bagian---Run-keluar meja


Bingkai pintu komposisi logam Roll membentuk mesin:

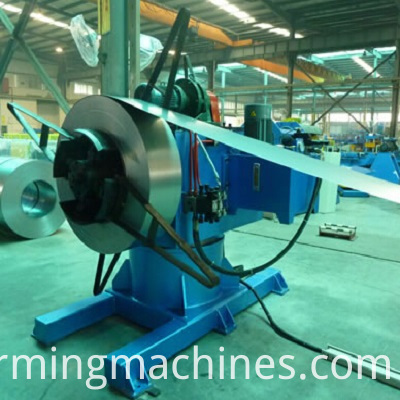

1. coiler de

Penggunaan: digunakan untuk mendukung kumparan baja dan uncoil dalam sebuah meja putar cara... Pasif uncoil ditarik oleh roll membentuk sistem

Memuat kapasitas: 1.5T

Uncoiling lebar: 300 mm (menurut profil gambar)

Dalam diameter450-550 mm

Metal Door frame Roll Forming Machine

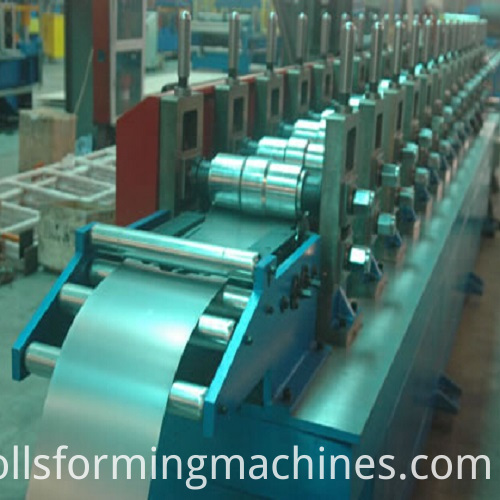

2. makan dan menyamaratakan

Penggunaan: menempatkan bahan baku (steel plate) melalui pantai untuk memproduksi dan proses, itu dapat menjamin bahwa produk rapi, sejajar dan semuanya keseragaman. Mohon mengacu pada peraturan peralatan untuk mengetahui fungsi Cari sudut besi.

Metal Door frame Roll Forming Machine

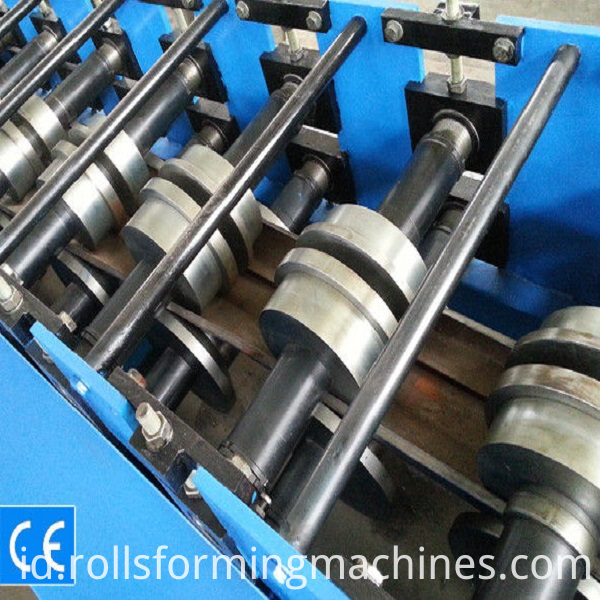

3. roll membentuk untuk frame pintu logam

Roller bahan: 45# baja, permukaan plating kromium keras.

Shaft bahan: 45# baja dengan temper

Diameter luar poros: 70mm

bingkai: 400H baja

Tegangan: 380v, 50Hz, 3 phase sebagai pelanggan perlu

Dimensi: 15400 * 1800 * ukuran akhir 1800mm tergantung pada desain

Kekuatan utama: 8.5-15kw tergantung pada ketebalan bahan dan ukuran mesin

Membentuk rol langkah: 12-20 Stasiun akhir rol tergantung pada desain

Kecepatan: 8-15m/min

Metal Door frame Roll Forming Machine

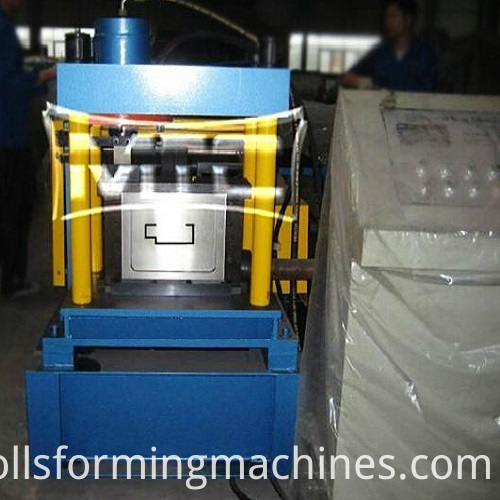

4. memotong bagian

Pemotongan sistem: mengadopsi maju sistem hidrolik potong, otomatis memotong setelah pembentukan ada distorsi, limbah, tinggi faktor aman (pemberhentian motor dan kemudian luka).

Jenis pemotongan: menghentikan mesin cutting.

Fungsi: cutting otomatis dikontrol oleh PLC.

Bahan pisau: baja dengan Cr12MoV dipadamkan pengobatan 60-62℃

Power supply: hidrolik power

Metal Door frame Roll Forming Machine

Hidrolik

Penggunaan: dikontrol oleh pompa gear. Setelah mengisi hidrolik minyak ke dalam tangki minyak hidrolik, pompa drive mesin pemotong untuk memulai pekerjaan pemotongan.

Komponen: sistem yang mencakup seperangkat hidrolik tangki, satu set pompa hidrolik minyak, empat pipa hidrolik. Dan dua set katup elektromagnetisme.

Power: 4 kw

Minyak hidrolik: 46#

Metal Door frame Roll Forming Machine

Sistem kontrol listrik

1. Adopted PLC, Konverter frekuensi, Delta dari Taiwan untuk memastikan kecepatan tinggi dengan stabilitas, presisi dan seumur hidup.

Jika Anda perlu, kita dapat mengubahnya merek lain atau sedikit jenis komputer untuk menyentuh layar.

Metal Door frame Roll Forming Machine

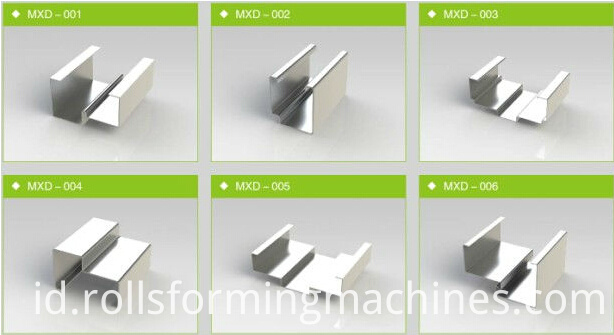

Sampel dari frame pintu logam:

Metal Door frame Roll Forming Machine
