http://id.rollsformingmachines.com
Beranda > Produk > Double Layer Mesin Roll Forming > Dingin dua lapisan atap bergelombang lembar mesin

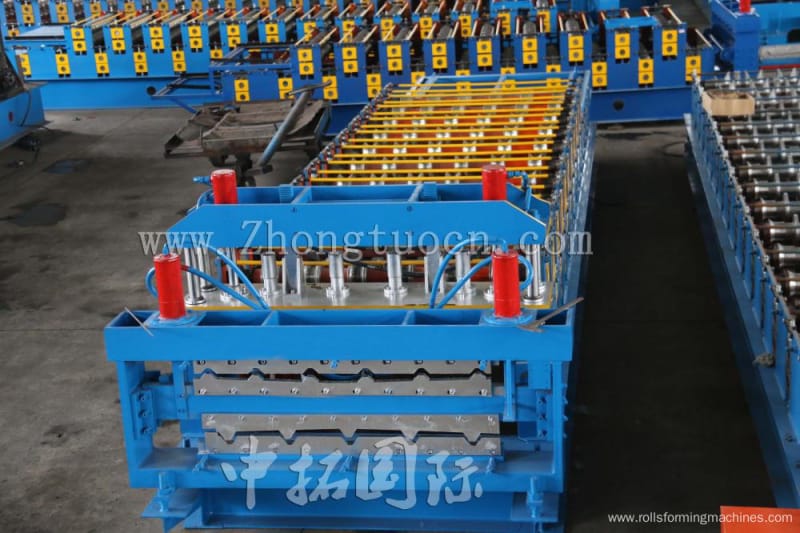

Dingin dua lapisan atap bergelombang lembar mesin

    Harga satuan: USD 28500.0000 - 6500.0000 / Set/Sets
    Jenis pembayaran: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 45 Hari
Info dasar

Model No: Zt-003

Additional Info

Kemasan: Satu 40GP

Produktivitas: 12m/min

Merek: Zhongtuo

Transportasi: Ocean,Land

Tempat asal: Hebei

Kemampuan Supply: 30sets/month

Sertifikat: CE/ISO9001

Deskripsi Produk

Dingin Double Layer bergelombang


Atap lembar mesin

Double layer metal forming machine

Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400



Proses produksi

Double Layer Machine For Color Steel Profile

Bahan Uncoiling→Feeding ke machine→Roll forming→Measuring length→ langkah formed→ Auto cutting→Products menerima




Pembentukan perangkat


Penggunaan: Untuk menjaga bentuk produk dan presisi, mengadopsi lembar dilas struktur, motor reducer drive, jaringan transmisi, roller adalah Chrome yang dapat tetap molding permukaan plate halus dan tidak mudah ditandai ketika itu bekerja

Fitur: Memastikan stabilitas, presisi dan seumur hidup.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)



Pemotongan alat

Advanced drive hidrolik, otomatis meninju dan memotong setelah membentuk, tidak mendistorsi atau membuang-buang, faktor keamanan tingkat tinggi.

(termasuk alat pemotong, tangki hidrolik, mesin pemotong)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Double Layer Roll Forming machine (5)



Counter

Satu counter pengukur panjang, kacang-kacangan, dan memutuskan panjang. Omron Encoder Professional untuk pengukuran panjang.


Sistem PBB-coiler

Penggunaan: Digunakan untuk mendukung kumparan baja dan uncoil dalam sebuah meja putar cara.

Pasif uncoil ditarik oleh roll membentuk sistem

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Bagian makan Coil

Penggunaan: Menempatkan bahan baku (steel plate) melalui pantai untuk memproduksi dan proses, dapat menjamin bahwa produk rapi, paralel dan segala sesuatu adalah keseragaman. Silakan merujuk peraturan peralatan untuk mengetahui fungsi Cari sudut besi.

double layer




Produk menerima tabel

1. mengadopsi baja dilas dan didukung roller untuk mengirimkan produk.

2. 3 * 0,9 * 0.6 m

Mengontrol perangkat

1. Adopted PLC, transduser, panel sentuh dari Delta Taiwan untuk memastikan kecepatan tinggi dengan

stabilitas, presisi dan seumur hidup.

2. lain elemen listrik adalah Delta

3. dilengkapi dengan switch bergerak, udara istirahat, radiator, transformator & kebocoran listrik pelindung untuk kemudahan operasi dan keselamatan.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Komponen line produksi

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Produksi parameter

Pengolahan bahan: berwarna pelat baja, plat galvanis atau plat almunium

Ketebalan bahan: 0.3 - 0.7mm

Bahan lebar: 1220 mm

Pembentukan speed: 12m/min



Kategori Produk : Double Layer Mesin Roll Forming
