Zhongtuo Roll Forming Machinery Co., ltd

CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine
CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine
CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine
CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine
CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine

CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine

Jenis pembayaran: L/C,T/T,D/P,Western Union
Incoterm: FOB,CFR,CIF,FCA
Min. Memesan: 1 Set/Sets
Waktu pengiriman: 30 Hari

Hubungi sekarang Tambahkan ke keranjang

Info dasar

    Model No: ZT-009

    Bentuk: U Channel

    Berlubang: Berlubang

    Panjangnya: 5-12m

    Thickness: 0.3-0.8 Mm

    Material Of Rollers: GCr12MoV

    Diameter Of Shafts: Φ40mm

    Speed: 5-50m/min

    Main Power: 4kw

    Frame Thickness: 25mm

    Changing Size Methods: Completely Changing The Mold Linear System

    Forming Steps: 12 Rollers

    Weight: 2.6 Tons

    RAW MATERIAL: Galvanized

Additional Info

    Kemasan: Sebagai Kebutuhan Pelanggan

    Produktivitas: 5-50m/min

    Merek: ZHONGTUO

    Transportasi: Ocean,Land,Air,as customer requirem

    Tempat asal: Cina

    Kemampuan Supply: 30 sets/month

    Sertifikat: CE\ISO9001

Deskripsi Produk

CUL Gypsum Wall Forming Machine Drywall Saluran Pembentukan Mesin CUL Montantes Canales Maestras Forming Machine


Persyaratan saluran langit-langit:

Montantes 48/35 - 70/40 - 90/40

Canales 48/28 - 70/28 - 90/28

Maestras 47/17/6

Ketebalan: +/- 0,5 hingga 0,7 mm

Panjang: +/- 3 hingga 6 m

Bahan: Galvanis DX51D + Z (EN 10143)

Kecepatan: +/- 20 hingga 60 m per menit


C U L Gypsum Wall Forming Machine

Menggambar profil untuk referensi Anda:

Knauf Steel Frame Roll Forming Machine

Komponen untuk Baja Ringan Bingkai Mesin Roll Forming:

1. Decoiler satu set

2. roll membentuk mesin utama satu set

3. memotong dan meninju bagian

4. kotak kontrol satu set

5. stasiun hidrolik

Informasi detail untuk Baja Ringan Bingkai Baja Roll Membentuk Mesin:

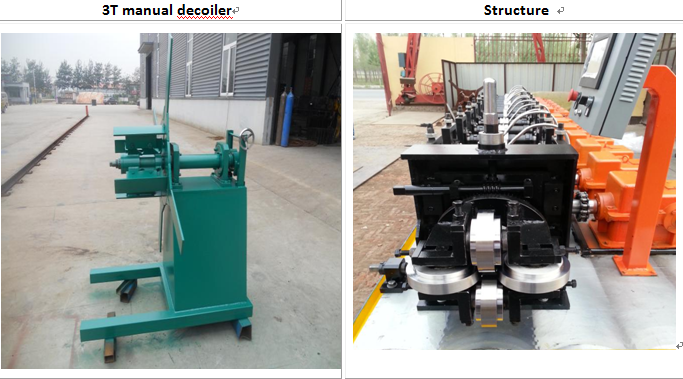

Decoiler


Penggunaan: Ini digunakan untuk mendukung kumparan baja dan mengosongkannya dengan cara turntable. Gerendel pasif ditarik oleh sistem roll forming

Kapasitas pemuatan: 1.5T

Lebar membuka gulungan: 300mm

Diameter dalam: 450-550mm

Furring Channel Machine

Roll membentuk mesin utama:

Memberi makan dan meratakan akan melilitkan gulungan untuk memastikannya bersih dan lurus.

Ukuran: 3800х800х1400mm

Berat: 2,6 ton

Tegangan: 380V / 50HZ 3Phase (sebagai permintaan pelanggan)

Roller fixer: Kolom panduan

Bingkai: pelat tengah yang dilas tipe bingkai lengkung Memorial

Ketebalan bingkai: 25mm

Kecepatan: 5-50m / mnt

Mode Drive: gigi

Bahan penggulung: GCr12MoV

Bahan poros: 45 # baja dengan tempering

Diameter poros: φ40mm

Jumlah rol: 10 rol

Kekuatan utama: 4kw

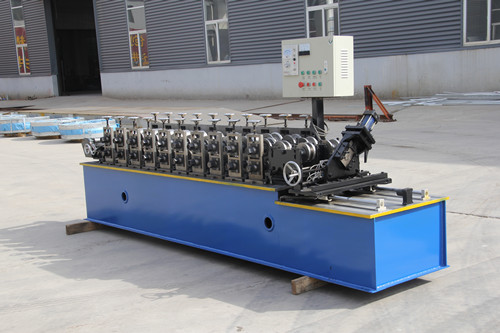

Gambar mesin untuk referensi Anda

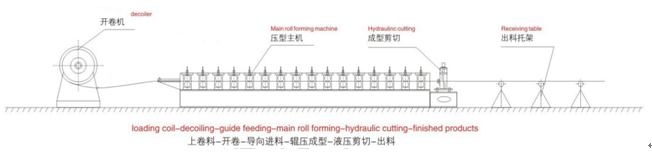

Memproses diagram alir mesin

Manual decoiler → Memberi makan bahan ke dalam mesin → Roll membentuk mesin → Ukur panjang → Pemotongan hidrolik → Produk jadi

ceiing stud



Gambar mesin untuk referensi Anda

1. parameter teknis

Configurations

manual decoiler, guiding platform, main machine of roll forming, cutting device, electric motor, hydraulic station, Delta PLC control system, run out table



Material

Raw material

Galvanized

Thickness

0.3-0.8 mm





Manual

decoiler

Inner Diameter

450-550mm

Outer Diameter

max 1500mm

Max Coil width

500mm

Capacity

3T



Main Forming

Machine





Forming steps

12 rollers

Shaft diameter

40Cr steel with quenched treatment, precision machined, outer diameter: 40mm

Design type

Guide column

Machine frame

Memorial arch

roller material

bearing steel with quenched treatment

shaft material

45# steel with tempering

Work speed

20-60m/min

Transport

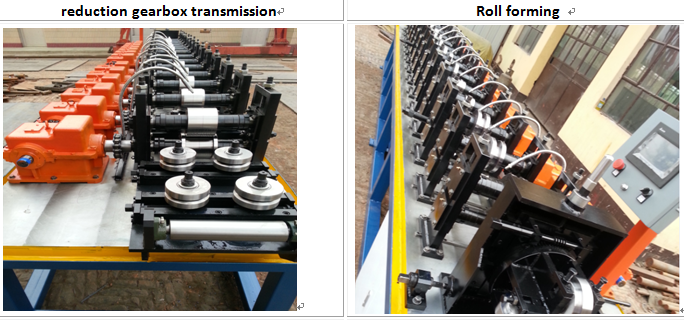

reduction gearbox transmission

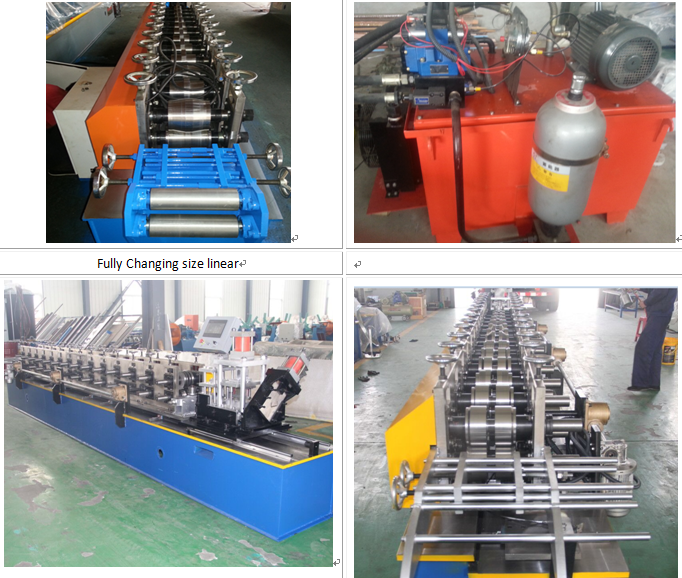

Changing size methods

Completely changing the mold linear system

Structure

independent stand

Power of main machine

7.5 kw

Type of cutting and punching

Hydraulic

Cutting tolerance

±1mm

Blade and punching material

GCr12MoV quenching treatment 58-60°

Cutter quantity

1 set

Working pressure

20MPA

Cutting system

Hydraulic servo tracking cutting

the machine is with servo tracking cutting, the cutting knife can move automaticly with the speed of the machine. so that, the tracking cutting can keep same speed with the main forming speed, and cut the finished products without any stopping.

2. Automatic tracking cutting

No.

Name

Size and mode

number

note

1

base frame

100*100*6

1



2

Control station



1

Include switch button

3

Hydraulic station

4kw

1



4

Oil pump

63*80*80

1



5

Cooling device

35Hz

1



6

Sensor

Npu

2



7

Encoder

600

1

Omron

8

tachometric wheel



2



9

Servo motor

3.9kw

1

GSK

10

Mold

Mulfan1

4



11

Lead screw

Sfu4020-1230

1

Taiwan

12

Guide

HG35-2000

2



13

Slider

HGH35cA

4



14

Coupling



4




Kontrol Perangkat

Kontrol PLC

Kontrol kabinet pengaturan kecepatan

Bahasa PLC

Seperti yang dipersyaratkan

Layar sentuh

Delta

Fungsi

Pengukuran panjang dan kuantitas otomatis

Lain

Onderdil

Berat

Sekitar 8,0 ton

Dimensi

6800 * 1800 * 1500 (mm) L x W x H

Warna tubuh utama

Seperti yang dipersyaratkan

Tegangan

380v, 50Hz, 3 phase (atau sesuai kebutuhan)

Pisau pemotong cadangan

Satu potong untuk satu ukuran


Gambar mesin untuk referensi Anda

1 Parameter teknik



Mesin geser:

Bahan pisau: Gcr12 dipadamkan

Catu daya: daya hidrolik

Bingkai: Pilar gaya dengan sistem rak & pinion

Stroke switch: saklar fotolistrik non-kontak

Sistem Kontrol Electic:

Fitur:

1. Adopsi PLC, transduser, panel sentuh dari Delta Taiwan untuk memastikan kecepatan tinggi dengan stabilitas, presisi, dan masa pakai.

2. Elemen listrik lainnya adalah Delta

3. Dilengkapi dengan switch bergerak, jeda udara, radiator, trafo & pelindung kebocoran listrik untuk kenyamanan dan keamanan operasi.

Stasiun Hidrolik:

Daya motor hidrolik: 3kw

Oli hidrolik: 46 #

ceiling stud roll forming machine

drywall stud roll forming machine

roll forming machine



Kategori Produk : C/U/Channel & T Bar Roll membentuk mesin > Profil drywall Mesin Roll Forming
