Steel Slotted Angle membuat mesin

    Jenis pembayaran: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB,CFR,CIF
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 25 Hari
Info dasar

Model No: ZT-005-22

Mengetik: Saluran baja

Merek dagang: Baja Struktural Karbon

Formulir koneksi: Sambungan Baut

Anggota: Steeltruss

Baja Struktural Karbon: Q195

Struktur Dinding Hunian: Dinding Stud

Name: Steel Slotted Angle Making Machine

Roller Station: 9 Rollers

Roller Material: GCR15 Aluminium Processing After Quenchin HRC58-62

Shaft Diaeter: Φ80mm

Power: 7.5kw

Contaner: One 20GP

Speed: 2-8m/min(not Include Cutting Time)

Additional Info

Kemasan: Sebagai persyaratan

Produktivitas: 5-8m/min

Merek: ZHONGTUO

Transportasi: Ocean,Land

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO9001

Deskripsi Produk

Steel Slotted Angle membuat mesin

Steel Slotted Angle membuat mesin dibuat menggunakan terbaik grade steel dan bahan lainnya kualitatif yang dibeli membentuk beberapa vendor terkenal dan asli industri. Kami pastikan bahwa kami bebas dari cacat apapun, karena itu kami telah tegas memeriksa setiap produk di parameter kualitas tertentu.

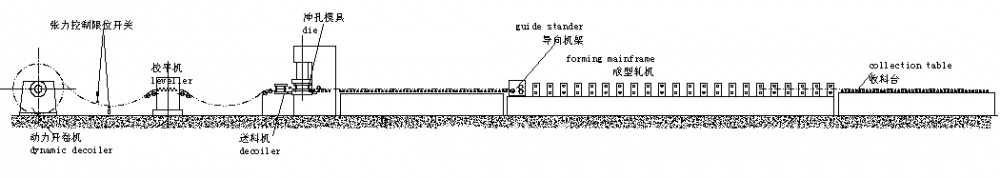

Proses Slotted Angle mesin:

decoiler--pengumpan--roll mantan--pemotongan--kehabisan tabel

Slotted Angle Roll Forming Machine

Detalied informasi Steel Slotted Angle membuat mesin:

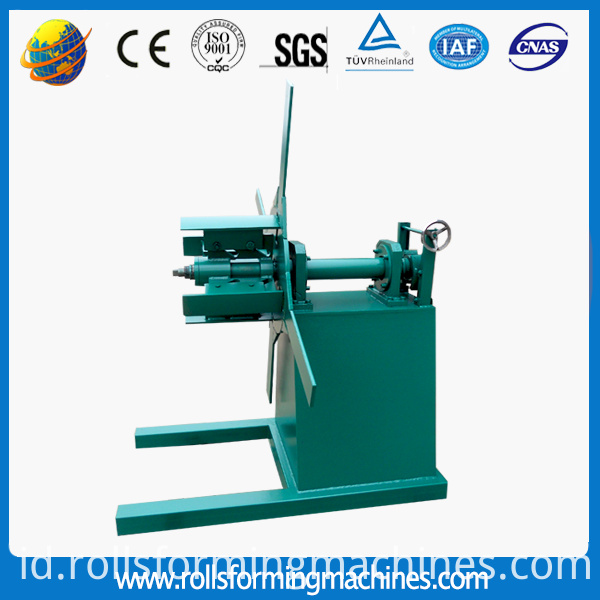

1. decoiler

Penggunaan: digunakan untuk mendukung kumparan baja dan uncoil dalam sebuah meja putar cara.

Pasif uncoil ditarik oleh roll membentuk sistem

Kapasitas pemuatan: 5T

Uncoiling lebar: 500mm

Batin diameter: 450-550mm

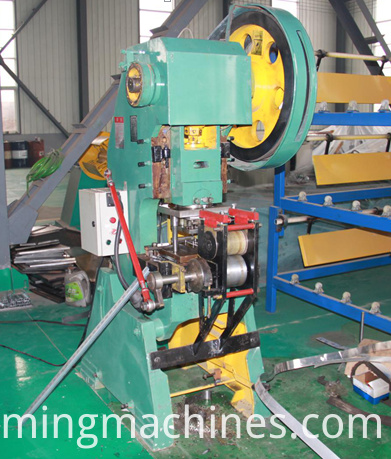

2.servo makan dan meninju bagian

Servo makan power: 3kw

Bagian ini untuk meninju lubang, Anda dapat mengubah cetakan untuk meninju lubang berbeda.

Listrik: 5.5kw

Meninju: 42T

Cetakan bahan: Gcr12MoV dipadamkan

Slotted Angle Roll Forming Machine

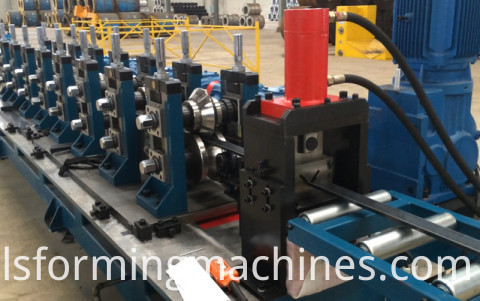

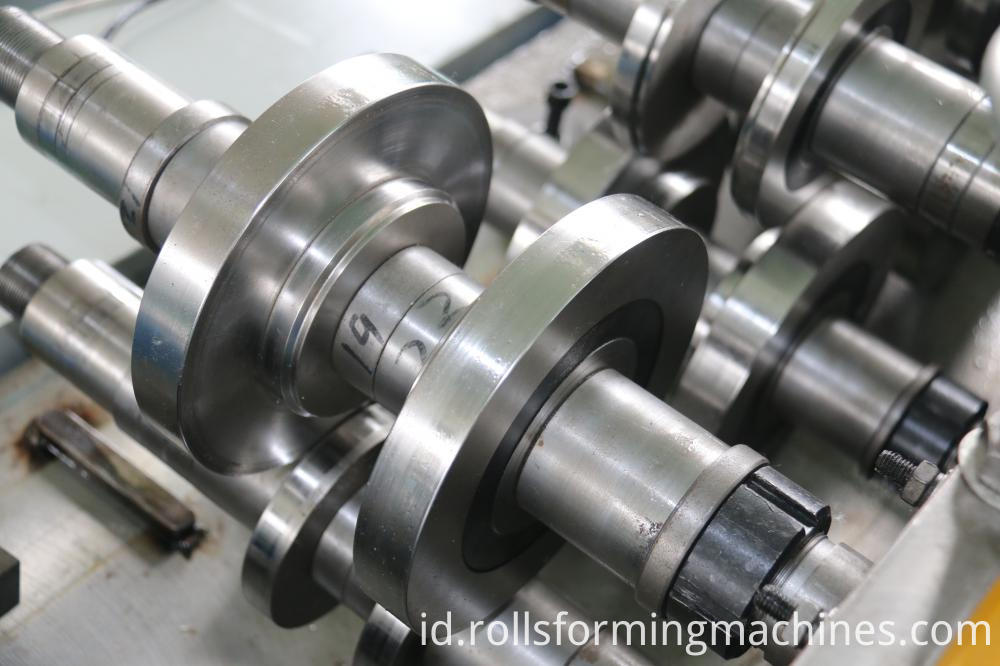

3. ditempatkan Slotted Angle mesin

Ukuran: panjang * lebar * tinggi - 13 * 1.3 * 1.7 m

T: berat 5 ton

Tegangan: 380V / 50HZ3Phase (sebagai permintaan pelanggan)

Roller fixer: lengkungan vertikal

Frame: tengah plat yang dilas

Memorial yang arch frame jenis

Rangka ketebalan: 25 mm

Drive mode: Gear mengemudi

Bahan rol: GCR15 Aluminium pengolahan setelah quenchin HRC58-62℃, Chrome plated

Bahan poros: 45# baja dengan temper

Diameter shaft: φ80mm

Jumlah rol: 9 rol

Kekuatan utama: 7.5kw

Cycloidal planet gigi kecepatan peredam)

Kecepatan: 2-8m/min(not include cutting time)


Steel And Metal Slotted Angle Roll Forming Machine

Steel And Metal Slotted Angle Roll Forming Machine

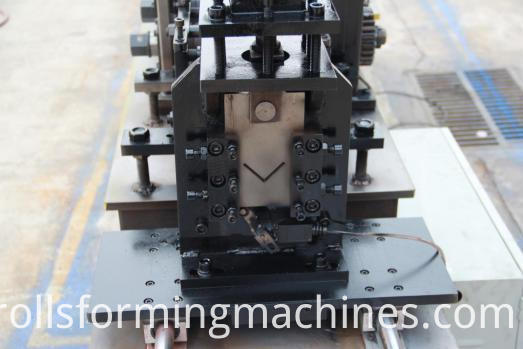

4.Distribution sistem

Bahan pisau: Cr12Mov, kawanan baja HRC 58-62℃

Power supply: hidrolik power

Frame: pilar gaya dengan sistem rack & pinion

Saklar stroke: non-kontak fotolistrik switch

Komponen: ini berisi satu set alat pemotong, satu hidrolik tank dan mesin pemotong satu.

Steel And Metal Slotted Angle Roll Forming Machine

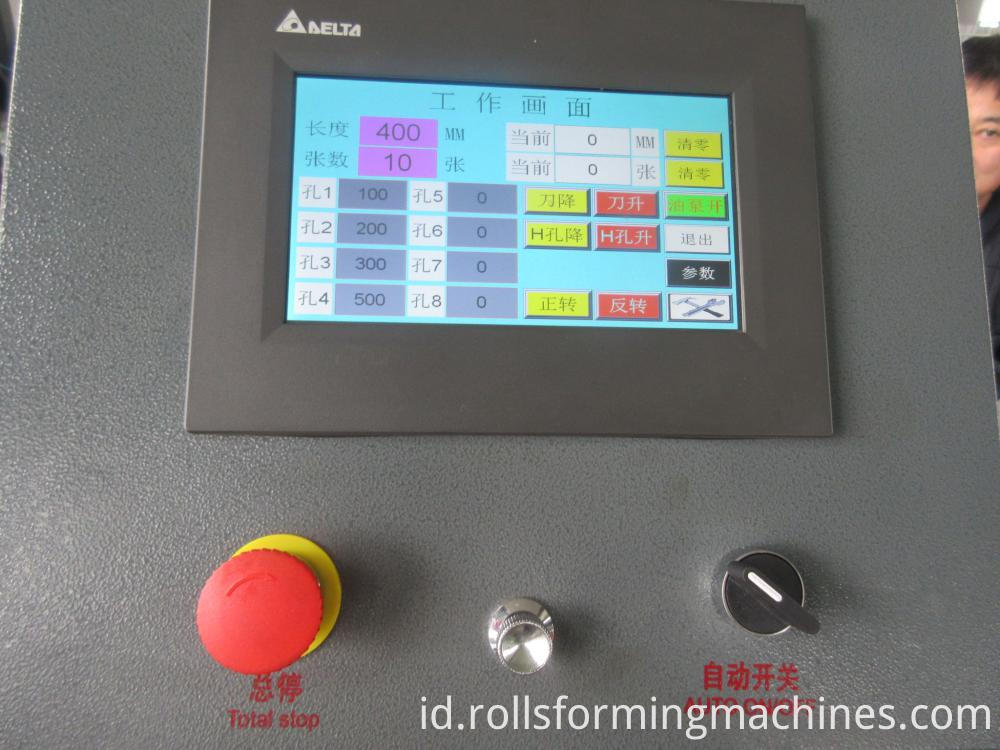

5.hidrolik dan Stasiun PLC

Motor hidrolik Power: 3kw

Minyak hidrolik: 46#

Komponen: sistem yang mencakup seperangkat tangki hidrolik, pompa hidrolik minyak, dan dua pipa hidrolik. Dan dua set katup elektromagnetisme.

Fitur:

1. Adopted PLC, transduser, panel sentuh dari Panasonic PLC untuk memastikan kecepatan tinggi dengan stabilitas, presisi dan seumur hidup.

2. elemen lain listrik adalah Delta

3. dilengkapi dengan switch bergerak, udara istirahat, radiator, transformator & kebocoran listrik pelindung untuk kemudahan operasi dan keselamatan.


Steel Slotted Angle Machine

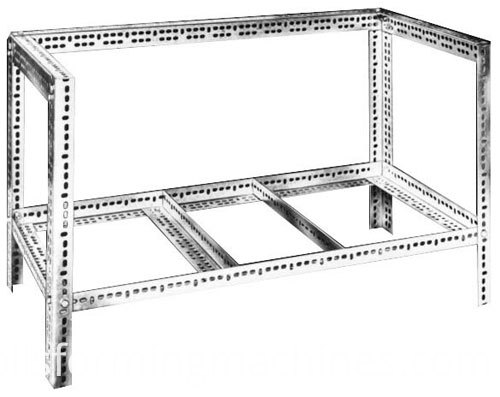

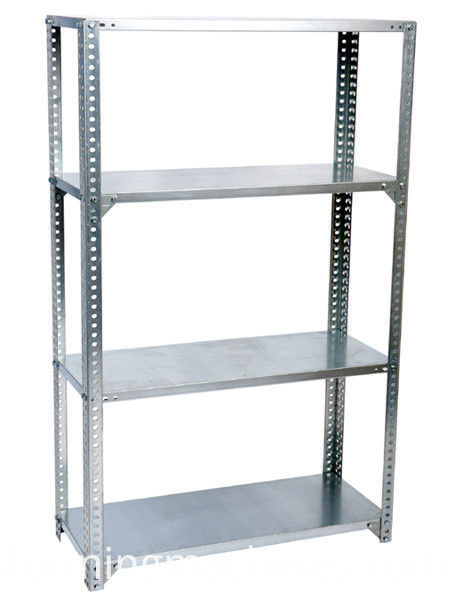

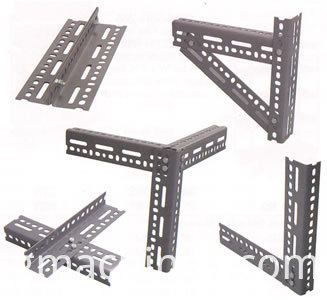

Beberapa gambar akhir foro Anda referensi:

Steel And Metal Slotted Angle Roll Forming Machine

Slotted Angle Roll Forming Machine


Metal Slotted Angle Machine
