Zhongtuo Roll Forming Machinery Co., ltd

Octagonal Tube membuat mesin
Octagonal Tube membuat mesin
Octagonal Tube membuat mesin
Octagonal Tube membuat mesin
Octagonal Tube membuat mesin

Octagonal Tube membuat mesin

Jenis pembayaran: L/C,T/T,D/P
Incoterm: FOB,CIF
Min. Memesan: 1 Set/Sets
Waktu pengiriman: 45 Hari

Hubungi sekarang Tambahkan ke keranjang

Info dasar

    Model No: zt-010

    Length Of The Main Part: 9500-1650-1500mm

    Weight Of Main Part: 6.8 T

    Voltage: As Customer Required

    Roller Fixer: Middle Plate Welded

    Frame: Guide Pillar And The Thickness Is 50mm

    Frame Thickness: 25mm

    Drive Mode: Gear

    Material Of Rollers: 45# Steel,surface Hard Chromium Plating

    Material Of Shafts: 45# Steel

Additional Info

    Produktivitas: 8-22m/min

    Merek: ZhongTuo

    Transportasi: Ocean

    Tempat asal: Cina

    Kemampuan Supply: 30 sets/month

    Sertifikat: ISO9001, CE

    Pelabuhan: TIANJIN

Deskripsi Produk

Octagonal Tube roll membentuk mesin

Apa itu Octagonal Tube?

Seperti namanya, Octagonal Tube adalah bahan bangunan tipe baru. Oktagonal Tabung banyak digunakan dalam petrokimia, desulfurisasi pembangkit listrik, aerospace, kapal, mesin, komunikasi, elektronik dan bidang lainnya. Di pasaran, ada dua jenis Tabung Segi Delapan, mulus dan interloacked. Octagonal Tube yang mulus juga dibuat oleh mesin pembuat pipa cold draw. Di sini saya terutama akan menunjukkan pipa Octagonal interlock dengan jahitan yang saling terkait.

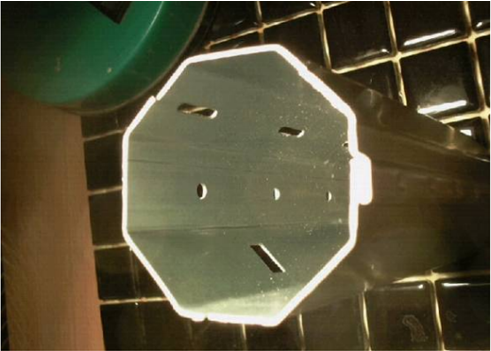

Berikut adalah gambar tabung untuk referensi Anda:

1

Apa yang oktagonal tabung roll membentuk mesin?

Octagonal Tube roll membentuk mesin terutama untuk membuat pipa yang saling bertautan bentuk segi delapan dengan prinsip rolll membentuk. Panjang pipa bisa ditentukan dalam sistem PLC dengan santai. Tapi untuk diameter pipa hanya untuk 40mm. Jika Anda ingin membuat pipa berdiameter lain, Anda harus membeli set cetakan lain.

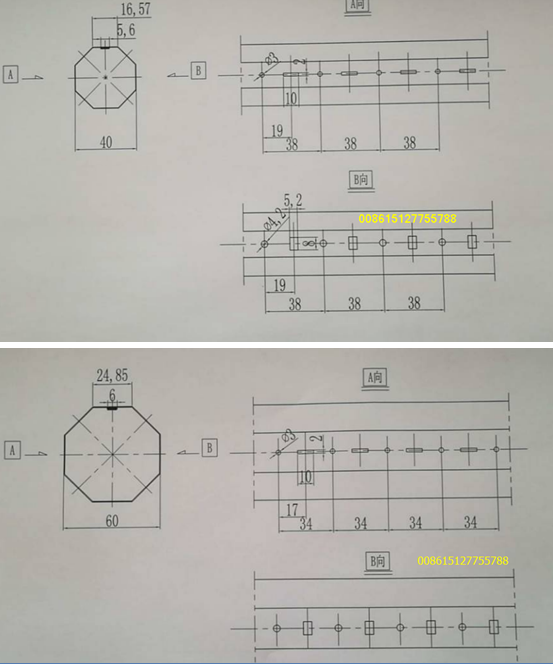

Berikut adalah dua ukuran untuk referensi Anda:

2


Sekarang untuk Tabung Segi Delapan dengan diameter 40 dan 60mm, kita dapat merancang untuk membuatnya dengan satu mesin. Dengan cara ini, jika Anda adalah produsen tabung yang saling terkait itu dapat menghemat banyak biaya investasi.

Dan kita akan menggunakan gergaji pemotong terbang dan tidak perlu mengubah balde pemotongan.


3


4

Dengan proses mengubah bentuk tabung Octagonal di atas, Anda bisa tahu bagaimana tabung dibuat dari strip.

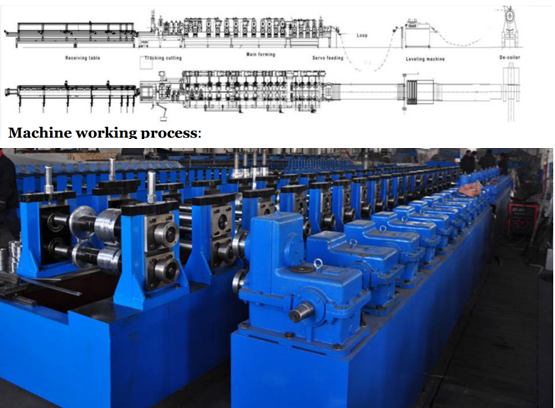

Proses kerja dari Tabung Segi Delapan roll membentuk mesin:

Decoiler à sistem leveling à servo coil feeder à sistem tinju à mesin roll forming à sistem ukuran à produk finsihed

Elemen dari tabung roll membentuk mesin Octagonal


NO.

Item

Mode

1

Decoiler

Type: Cantilevertype

Loading ability: 3-5T

ID: φ450-φ550

OD:1200-φ1600

2

Leveling machine

11 leveling rollers, five roller uppers ,six rollers down

3

Servo coil feeder

NCF300

4

Four pillars pressing machine

60 Ton, Punching mould: one set

5

Punching moulds

Gcr12

6

Main roll forming machine

23 roller station

7

Shearing system

Flying cutting saw

8

PLC control system

PLC

NO.

Item

Parameters

1

Roller station

23 stations, Three dimensional correction

2

mold material

Gcr12 , quecning at HCR58-60, degrees, precision processing

3

Shaft diameter

60mm diameter, 40R quenched finishing

4

Main Machine frame

300H steel welding, table with 16mm steel plate Longmen processing

5

side plate

22mm steel plate processing, polishing

6

Main machine power

7. 5KW,  2 sets of the motor, the middle way transmission (P=31.75)

7

Working speed

3-6m/min



Octagonal Tube roll membentuk mesin

5



6

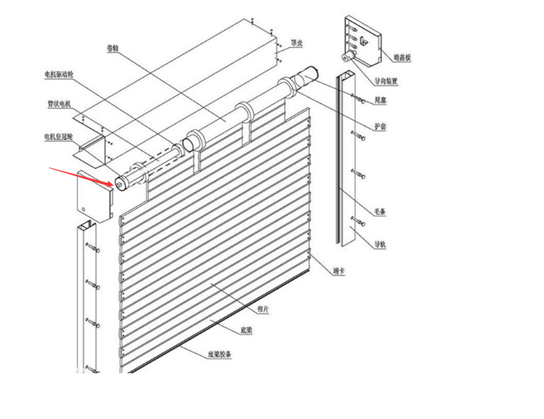

BAGAIMANA Tabung Segi Delapan yang digunakan dalam kehidupan sehari-hari:

Pipa interloacked dari pipa Octagonal akan digunakan dalam pemasangan pintu rana rol.

7



Faq:

1. Apakah satu oktagonal tabung roll membentuk mesin hanya dapat menghasilkan produk satu gaya?

Tidak persis. Mesin kami dapat menghasilkan lebih banyak jenis dengan mengganti rolnya.

2. Apakah Anda memiliki dukungan purna jual?
Ya, kami dengan senang hati memberikan saran dan kami juga mengirim teknisi yang terampil ke tempat Anda untuk mendukung bimbingan teknis. Kami akan membiarkan mesin Anda menjalankannya agar bisnis Anda tetap berjalan.

3. Apa yang dapat Anda lakukan jika mesin rusak?

Masa garansi mesin kami adalah 12 bulan. Dan jika bagian yang rusak tidak dapat diperbaiki, kami akan mengirim yang baru untuk mengganti bagian yang rusak. Dan satu-satunya hal yang perlu Anda lakukan adalah membayar biaya transportasi.

Jika di luar masa garansi, kami dapat melalui negosiasi untuk menyelesaikan masalah, dan kami akan menyediakan dukungan teknis untuk seluruh umur mesin.

Mencari yang ideal Octagonal Tube roll membentuk mesin produsen & pemasok? Kami memiliki banyak pilihan dengan harga terjangkau untuk membantu Anda mendapatkan produk yang dituju. Jika Anda memiliki pertanyaan, silakan hubungi kami.
