Trapesium Lembaran Logam Membentuk Mesin ZT36-129-889

    Harga satuan: USD 12500 - 14500 / Set/Sets
    Jenis pembayaran: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 30 Hari
Info dasar

Model No: ZT36-129-889

Additional Info

Kemasan: telanjang

Produktivitas: 30 sets per month

Merek: Zhongtuo

Transportasi: Ocean,Land

Tempat asal: cangzhou

Kemampuan Supply: 30 sets per month

Sertifikat: CE ISO9001

Deskripsi Produk

Trapesium Lembaran Logam Membentuk Mesin ZT36-129-889

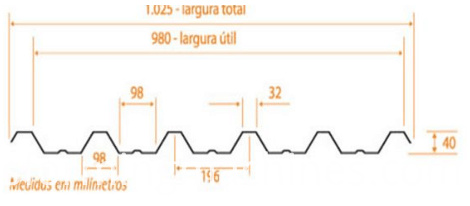

ⅠGambar profil dari genteng:

ZT36-129-889 02


Bahan:

Bahan yang digunakan: gavanized dan galvalume

Lebar yang terbentuk: 980mm

Tinggi gelombang: 40mm

Ketebalan bahan: 0.43mm- 0.65mm

Kekerasan material: 195 mpa --- 350 mpa

Kecepatan pembentukan: 15 m / mnt



Proses produksi

Membuka gulungan → Memberi makan ke dalam mesin → Gulung membentuk → Mengukur panjang → Pemotongan otomatis → Penerimaan produk

drawings of working flow

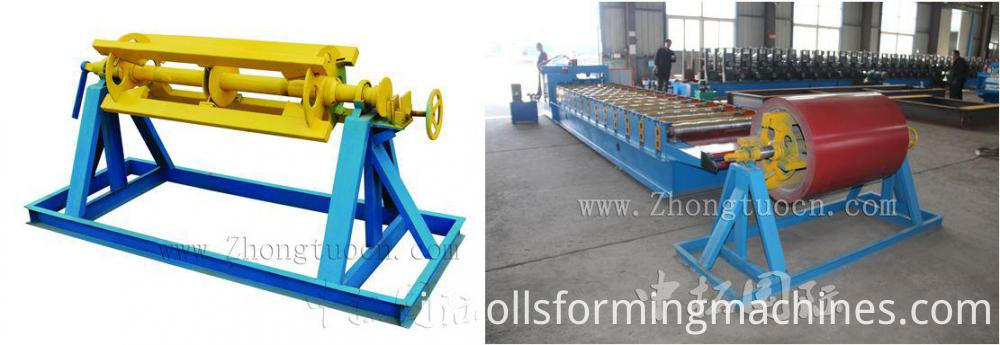

1. Sistem Un-coiler

Penggunaan: Ini digunakan untuk mendukung kumparan baja dan mengosongkannya dengan cara turntable.

Gerendel pasif ditarik oleh sistem roll forming



Loading capacity

Uncoiling width

Inner diameter

5T

1250mm

450-550mm


ZT36-129-889 03




Spesifikasi utama

1) Coil diameter dalam: 450-550mm

2) Max coil keluar diameter: 1300 -1600 mm

3) Max coil width: 1250mm

4) Daya dukung: 10T

5) Ekspansi hidraulik

6) Secara otomatis memberi makan

7) Hidrolik, ketat dalam

8) Daya hidraulik: 3 kw Kekuatan penggerak : 3kw

9) Ukuran: 2,7 × 1,3 × 1,8 m (L × W × H)

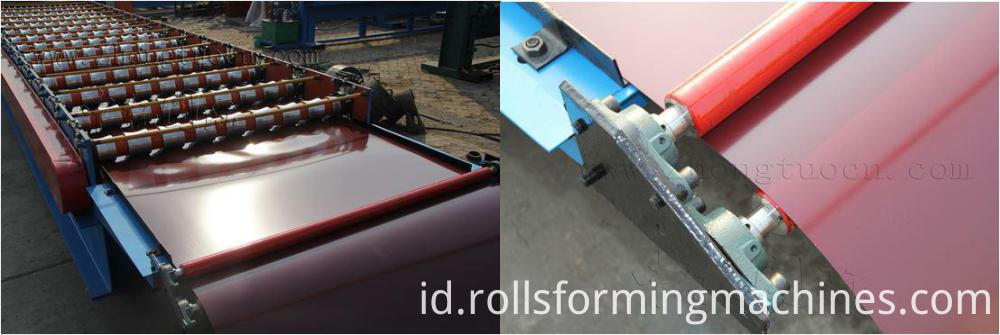

2. Coil makan bagian

Penggunaan: Menempatkan bahan baku (pelat baja) melalui pantai untuk memproduksi dan memproses, dapat menjamin bahwa produk tersebut rapi,

paralel dan semuanya keseragaman. Silakan lihat peraturan peralatan untuk mengetahui fungsi besi siku.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

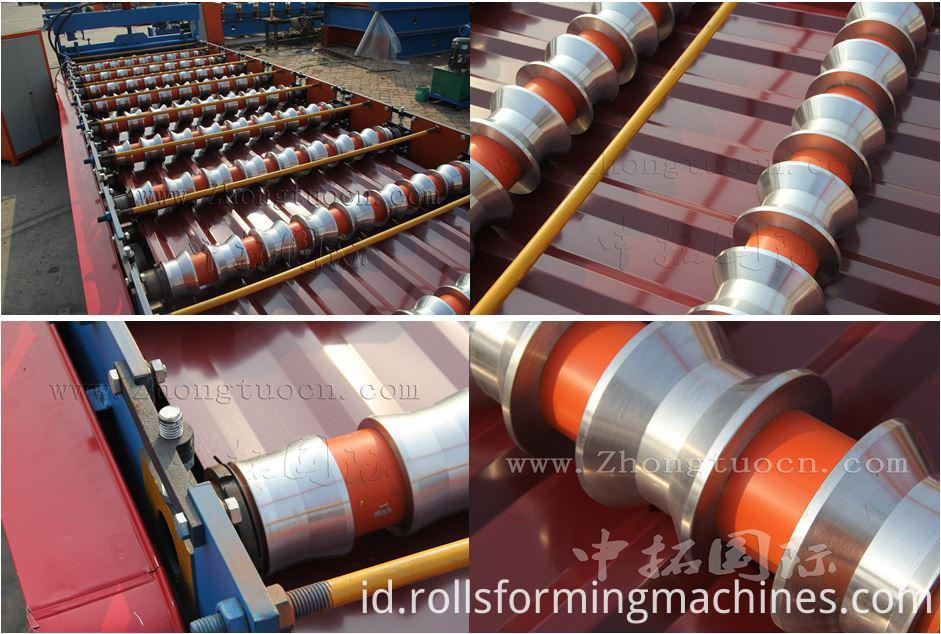

3. Sistem Pembentukan Roll Utama

Penggunaan: Untuk menjaga bentuk produk dan presisi, mengadopsi struktur lembaran dilas, motor peredam drive, transmisi rantai,

roller adalah chrome yang dapat menjaga permukaan plat cetak halus dan tidak mudah untuk ditandai ketika sedang bekerja

Fitur: Pastikan stabilitas, presisi dan masa pakai.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05


No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

15mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw



4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06



5. Counter

Satu alat pengukur panjang, pulsa, dan putuskan panjang. Enkoder omron untuk pengukuran panjang.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

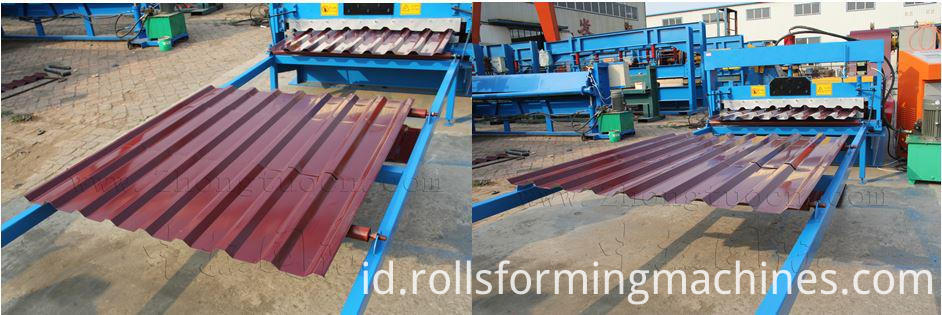

6. Produk menerima tabel .

1) Ini mengadopsi baja dilas dan didukung rol untuk mengirimkan produk.

2) 3 * 0,9 * 0,6 m

ZT36-129-889 04






7. Mengontrol perangkat

1) Adopsi PLC, transduser, panel sentuh dari Delta Taiwan untuk memastikan kecepatan tinggi dengan

stabilitas, presisi dan masa pakai.

2) Elemen listrik lainnya adalah Delta

3) Dilengkapi dengan switch yang dapat digerakkan, jeda udara, radiator, trafo & pelindung kebocoran listrik untuk kenyamanan dan keamanan operasi.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06


8. Hidrolik

(termasuk satu set tangki hidrolik, satu set pompa oli hidrolik, dua pipa hidrolik. Dan dua set katup elektromagnetisme)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10

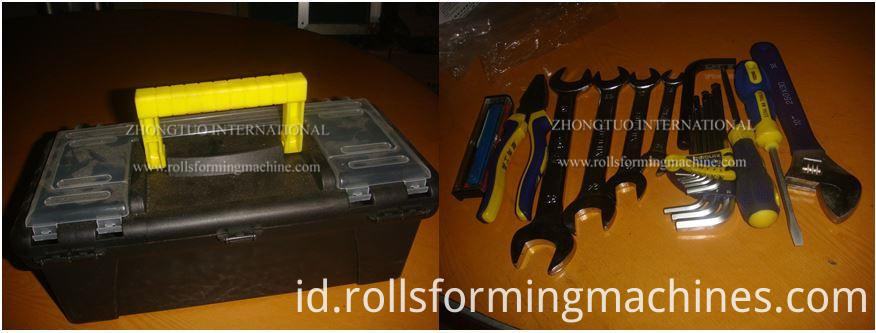

Suku cadang (gratis)

1. Bagian yang mudah rusak: conk 2 pcs, fuse-link 4 pcs;

2. Karet mat 1 pcs;

3. Baut spanner 1 pcs



Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ Keterangan

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
