Trapesium Atap Dan Dinding Panel Membentuk Mesin

    Harga satuan: USD 39950 - 45000 / Set/Sets
    Jenis pembayaran: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 30 Hari
Info dasar

Model No: Zt-003-42

Additional Info

Kemasan: telanjang

Produktivitas: 30 sets per month

Merek: Zhongtuo

Transportasi: Ocean,Land

Tempat asal: cangzhou

Kemampuan Supply: 30 sets per month

Sertifikat: CE ISO9001

Deskripsi Produk

Trapesium Atap Dan Dinding Panel Membentuk Mesin

ⅠGambar profil dari genteng:

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 02


Bahan:

Pengolahan material: pelat baja berwarna, plat galvanis, atau plat aluminium

Ketebalan bahan: 0.3-0.8mm

Kekerasan material: 195 mpa --- 350 mpa

Lebar yang terbentuk: 1000mm

Kecepatan pembentukan: 15 m / mnt


Proses produksi

Membuka gulungan → Memberi makan ke dalam mesin → Gulung membentuk → Mengukur panjang → Pemotongan otomatis → Penerimaan produk

drawings of working flow

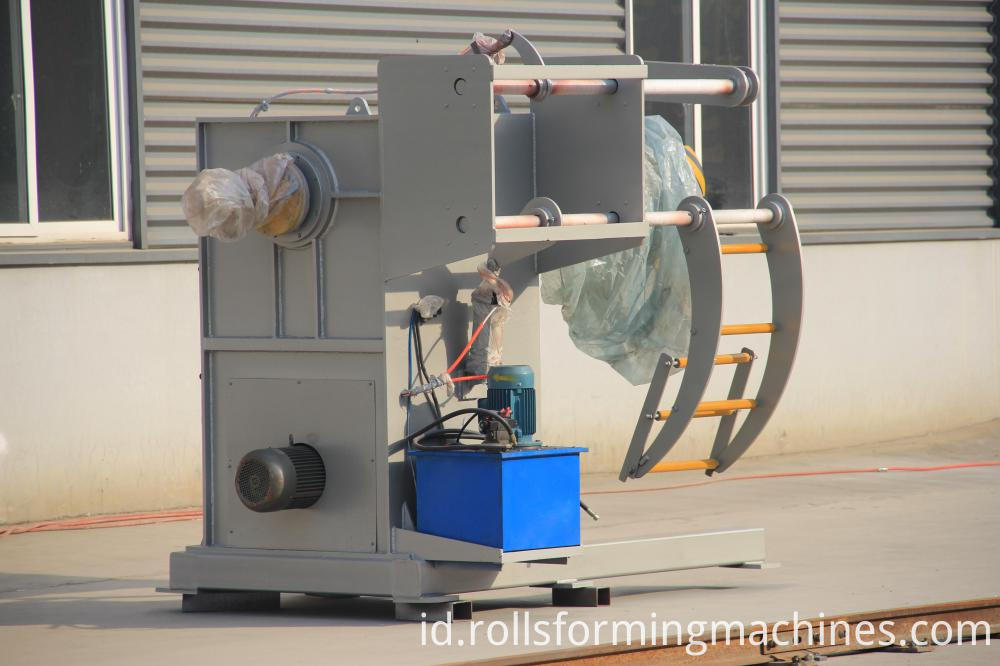

1. 10 T decoiler hidrolik

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03

Spesifikasi utama

1) Coil diameter dalam: 450-550mm

2) Max coil keluar diameter: 1300 -1600 mm

3) Max coil width: 1250mm

4) Daya dukung: 10T

5) Ekspansi hidraulik

6) Secara otomatis memberi makan

7) Hidrolik, ketat dalam

8) Daya hidraulik: 3 kw Kekuatan penggerak : 3kw

9) Ukuran: 2,7 × 1,3 × 1,8 m (L × W × H)

2. Coil makan bagian

Penggunaan: Menempatkan bahan baku (pelat baja) melalui pantai untuk memproduksi dan memproses, dapat menjamin bahwa produk tersebut rapi,

paralel dan semuanya keseragaman. Silakan lihat peraturan peralatan untuk mengetahui fungsi besi siku.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

3. Sistem Pembentukan Roll Utama

Penggunaan: Untuk menjaga bentuk produk dan presisi, mengadopsi struktur lembaran dilas, motor peredam drive, transmisi rantai,

roller adalah chrome yang dapat menjaga permukaan plat cetak halus dan tidak mudah untuk ditandai ketika sedang bekerja

Fitur: Pastikan stabilitas, presisi dan masa pakai.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05

No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

25mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw


4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06

5. Counter

Satu alat pengukur panjang, pulsa, dan putuskan panjang. Enkoder omron untuk pengukuran panjang.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

6. stocker otomatis

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 08

1) Ukuran: 7000mmx4200mmx1600mm

2) Prinsip penumpukan: lembar atas tidak akan merusak lembaran di bawah ini, profil lembar di bawah ini akan cocok dengan profil lembar atas;

3) Bongkar produk jadi: mekanik, akan memungkinkan untuk mengambil tumpukan menggunakan fork-lift atau dengan cara yang serupa (fork-lift akan disediakan oleh pelanggan).

4) Air cylinder swing arm size: 40mmx80mm

5) Daya transmisi: motor AC 4kw

6) Panjang Stacker: 12m

7) Drive transmisi: 1 inci rantai garis ganda

8) Transmisi rol: ZT1045 dengan krom, diameter rol dalam 80mm

9) Panjang kapasitas: 500-12000mm

10) Ketinggian stacker: Max 300mm

11) Warna: biru atau berdasarkan permintaan pelanggan

7. Mengontrol perangkat

1) Adopsi PLC, transduser, panel sentuh dari Delta Taiwan untuk memastikan kecepatan tinggi dengan

stabilitas, presisi dan masa pakai.

2) Elemen listrik lainnya adalah Delta

3) Dilengkapi dengan switch yang dapat digerakkan, jeda udara, radiator, trafo & pelindung kebocoran listrik untuk kenyamanan dan keamanan operasi.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

8. Hidrolik

(termasuk satu set tangki hidrolik, satu set pompa oli hidrolik, dua pipa hidrolik. Dan dua set katup elektromagnetisme)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10


Suku cadang (gratis)

1. Bagian yang mudah rusak: conk 2 pcs, fuse-link 4 pcs;

2. Karet mat 1 pcs;

3. Baut spanner 1 pcs

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ Keterangan

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
