Kontrol PLC Servo Dipotong ke Panjang lini produksi

    Harga satuan: USD 20000 - 50000 / Set/Sets
    Jenis pembayaran: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 45 Hari
Additional Info

Kemasan: kemasan telanjang

Produktivitas: 30 set

Merek: Zhongtuo

Transportasi: Ocean,Land

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO, SGS

Deskripsi Produk

0,30-2.50х1600 Kontrol PLC Servo Dipotong ke Panjang lini produksi

Pengantar singkat:

Jalur produksi ini terutama digunakan untuk mengolah ketebalan dalam 0,30 - 2,50 mm , lebar dalam 500-1600 mm berbagai jenis bahan.

A: Parameter dasar mesin ini:

Ketebalan bahan : 0,30 - 2,50 mm

Lebar gulungan : 500-1600mm

Diameter dalam coil : φ 450 hingga 650mm

Berat kumparan Max : 15 Ton

Toleransi : ± 0,5mm dalam panjang 2000mm, diagonal ± 0,5mm dalam 2000mm.

Panjang geser : 400-4000mm

Ketinggian kerja produksi : 1150mm

Kecepatan kerja dengan Storage pit : 60m / mnt

Catatan : arah jalur produksi berjalan (di sisi operasi) dari kiri ke kanan (panjang penuh papan tidak lebih dari 23 meter). Dan pit penyimpanan direkomendasikan ukuran: 5 meter lengthx2 meter lebar x kedalaman 4 meter

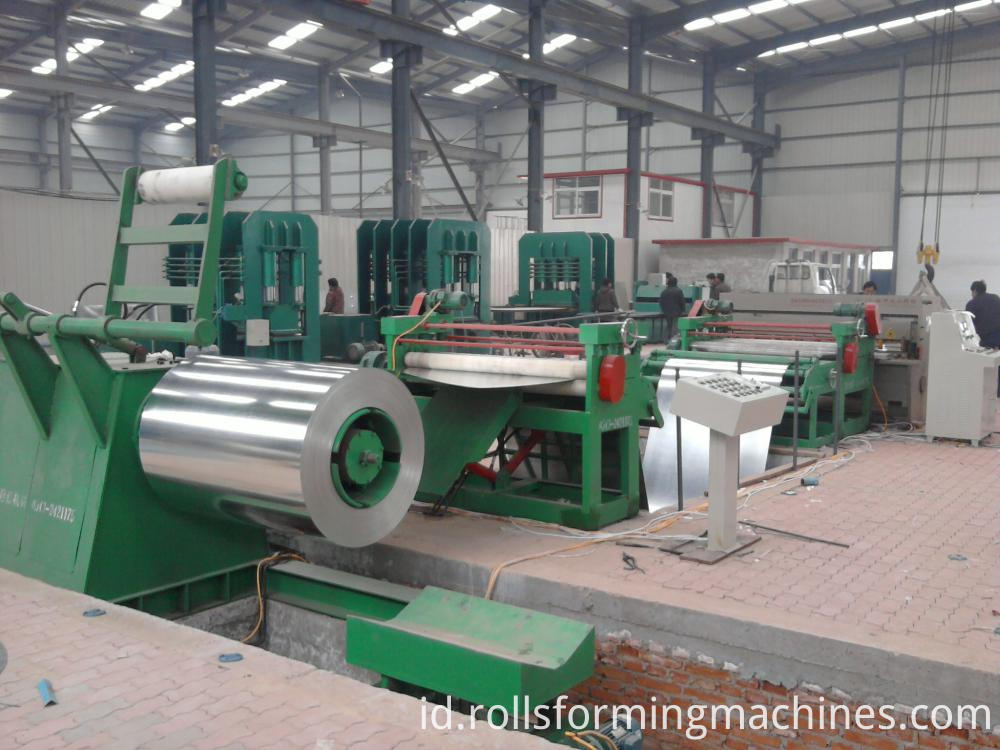

cut to length production line 3

B: Elemen dasar dari mesin potong ke panjang

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system

C. Pengenalan singkat dari beberapa elemen

15 Ton memuat mobil

Struktur

Terutama perangkat ini disusun oleh pelat mobil, blok silinder, dan silinder dan sistem berjalan. Saat bekerja, pelat pada silinder di bagian atas roda penggerak, silinder oli, pelat sampai bagian atas pusat gelendong yang tidak digulung, mulai berjalan motor ke posisi pusat Decoiler, tidak digulung akan membengkokkan koil baja. Mobil berjalan di sepanjang jalur untuk kembali.

2. Parameter :

(1) Lebar gulungan : 1600mm

(2) Berat koil: 15T

(3) diameter silinder 160mm membosankan, stroke 600 mm

(4) Kekuatan motor berjalan: 3 KW - jika mereka memiliki lebih banyak kekuatan?

(5) Pabrikan motor kita berubah menjadi air mani tetapi harganya akan lebih tinggi
(6) Reducer: 15 Ton

1. Struktur

Mesin ini adalah tipe uncoiler ekspansi kantilever hidrolik tunggal, bagian spindel, bagian transmisi, mendukung komposisi

(1) bagian dari spindel adalah bagian inti dari mesin, empat blok kipas, melalui potongan berbentuk T berbentuk dan lengan geser terhubung, dan pada saat yang sama diatur dalam spindle berongga dan inti yang terhubung dengan lengan geser, silinder untuk mengontrol gerakan sumbu inti dapat mencapai empat peningkatan fan block pada waktu dan kontraksi yang sama. Ketika fan memblokir kontraksi untuk menggulung, ketika kipas akan membuka blok kumparan rewinding akhir yang rapat.

(2) Di bagian pertama dari front mesin roller traksi. Menekan lengan melalui di bawah kendali silinder dapat mendorong tekanan kantilever dan mengangkat, saat memberi makan, tekanan ditekan tekanan dan kumparan baja ditekan dapat mencegah kumparan longgar, yang nyaman untuk makan.

(3) bagian transmisi di crankcase, motor frekuensi variabel melalui peredam kecepatan, rotasi spindel gulungan, dan juga mencapai pelepasan dan gulungan positif dan negatif melalui rantai sprocket yang digerakkan, kecepatan yang dapat disesuaikan.

decoiler

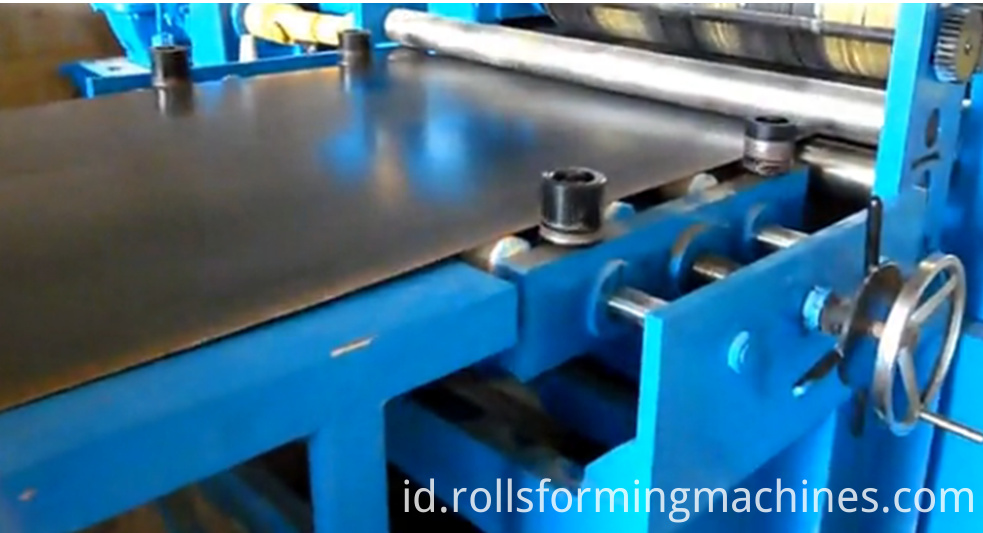

3. Pelurus dan perata mesin yang tepat

Mesin datar sekolah dengan gear box universal joint drive dan inisiatif, lembar yang dikirim mendaftar datar dan menengah setelah arah positif dan negatif deformasi berulang mencapai tujuan meratakan, terutama terdiri dari bagian rangka mesin, bagian roll yang bekerja, bagian angkat dan bagian transmisi. Bingkai mengadopsi pelat baja dilas jenis struktur, bagian roll bekerja, bagian mengangkat dan bagian frame secara organik digabungkan, bentuknya baru, strukturnya masuk akal, dan instalasi dan pemeliharaan nyaman. Gulung kerja untuk bagian depan roller, sub bagian dari drive bersama universal. Atas dan bawah aktif, pelat bahan yang berbeda untuk mencapai tingkat sekolah yang sesuai. Pergerakan perannya adalah untuk meningkatkan deretan gulungan kerja, jarak antara penyesuaian dan roda gigi roda cacing roda gigi pemindah batang kawat untuk mencapai tujuan mengangkat deretan atas rol. Drive oleh motor, peredam.

1. Parameter utama

(1) Leveling ketebalan bahan: 0,30 - 2,50 mm

(2) Lebar: 1600mm

(3) Leveling shaft: φ110mm 40Cr Medium quenching frekuensi 50 - 58 derajat.

(4) Motor utama: 11KW - Semen

(5) Reducer: 155 jenis peredam cacing Guomang, merek ini?


Jembatan menengah

Perangkat ini merupakan peralatan tambahan dari jalur produksi, yang terutama terdiri dari jembatan transisi, braket kiri dan basis. Perannya adalah lempeng dari yang pertama memasuki pit, jembatan naik plat ke mesin pertama paralel; pengangkatan jembatan dikendalikan oleh silinder.

Perangkat kemudi

1, struktur

Perangkat ini merupakan peralatan tambahan dari jalur produksi, yang terutama terdiri dari tiga rol transisi, bingkai kiri dan kanan, rol pemandu, dan alasnya. Perangkat ini tidak hanya memiliki pelat baja dan ditarik keluar dari lubang tidak lagi akan menyebabkan lentur fungsi deformasi, pemasangan di sebelah kiri dan sisi kanan dalam bingkai mesin dari dua pasang gulung pemandu, dapat dengan roda tangan, sekrup batang untuk bergerak secara horizontal, kontrol posisi berjalan dari pelat.

2. Parameter utama s:

(1) Lebar pemandu: 1600mm

(2) Diameter roller: φ70mm

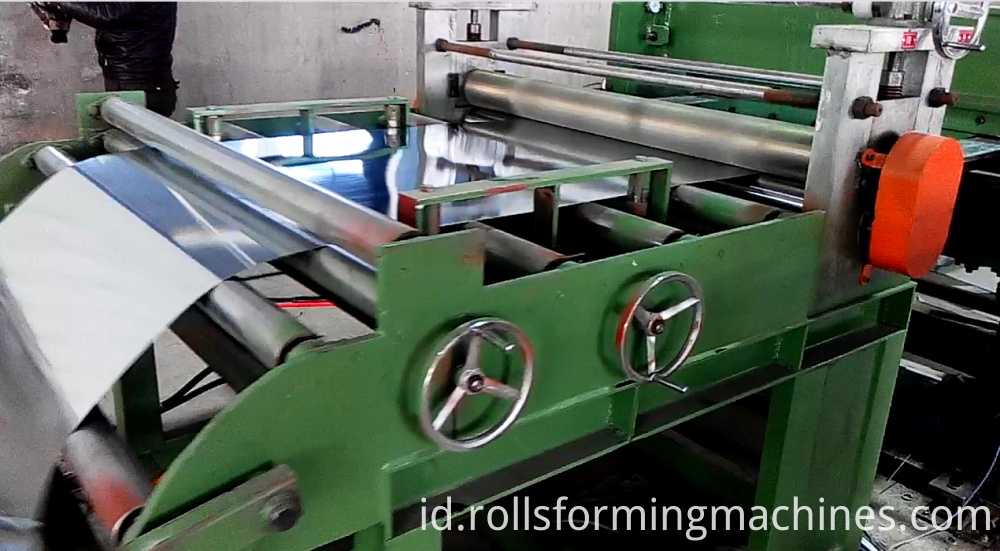

side guid roller

3. Gulung mesin sizing servo

Struktur

Penggunaan: Mesin ini terutama digunakan untuk ukuran pengaturan. Bagian ini terutama disusun oleh elemen-elemen berikut: sumbu traksi dan sumbu tetap, rangka, pangkalan, bagian transmisi, motor servo dan peredam gigi khusus.

Parameter utama ;

(1) Diameter roller tetap = 120mm

(2) Mesin traksi = 50mm: 55% 40Cr quenching frekuensi permukaan keras kromium plating dan poros karet poliuretan.

(2) Fixed roller length: 1700mm

(3) Motor servo: 7.5kw Shandong zibo
(4) Reducer: Servo reducer

second leveling system

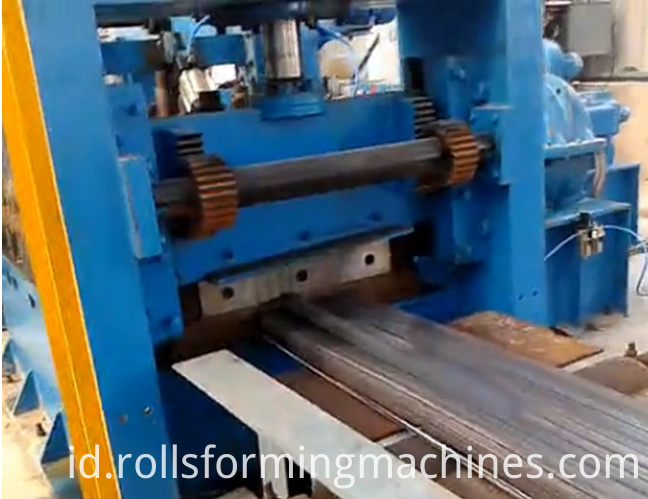

Sistem geser (mesin pemotong berkecepatan tinggi)

Struktur

Terutama oleh braket kiri dan kanan, batang penghubung, turret atas dan bawah, meja kerja, motor penggerak dan bagian lain dari komposisi. Bisa juga pengguna juga bisa berdasarkan kebutuhan pengguna.

Parameter utama :

(1) Ketebalan geser maksimum: 3mm

(2) Lebar maks: 1600mm

(3) Kekuatan motor: 7.5KW Shangdong Zibo?

(4) Bahan pisau: 9CrSi, sistem makan koil servo.

1. Struktur

Platform makan mengadopsi kerangka panjang 3000mm dan menggunakan sabuk dengan struktur terintegrasi tanpa cedera pelat baja.

2. Parameter utama

Mesin mengadopsi konverter frekuensi untuk menyesuaikan operasi sinkron.

shearing system

Secara otomatis menumpuk machin e

1. Struktur

Untuk sistem mesin blanking, terutama untuk membuat lembaran rapi dan bersih dan dibuat dengan rangka melintang dan, penyekat vertikal. Untuk pemasangan panjang lembaran yang berbeda, rentangnya disesuaikan dalam 500-3000mm. Pelat baffle juga bisa disesuaikan dengan lebar kumparan. Mesin stacking mengadopsi silinder untuk menyesuaikan, mesin palletizing terutama terdiri dari motor dan roller palletizing palletizing berjalan. Fungsinya terletak pada susunan blank sheet rapi, start motor akan menumpuk rapi yang dikirim tahap blanking ke tahap pengepakan, perangkat dengan bentuk material.

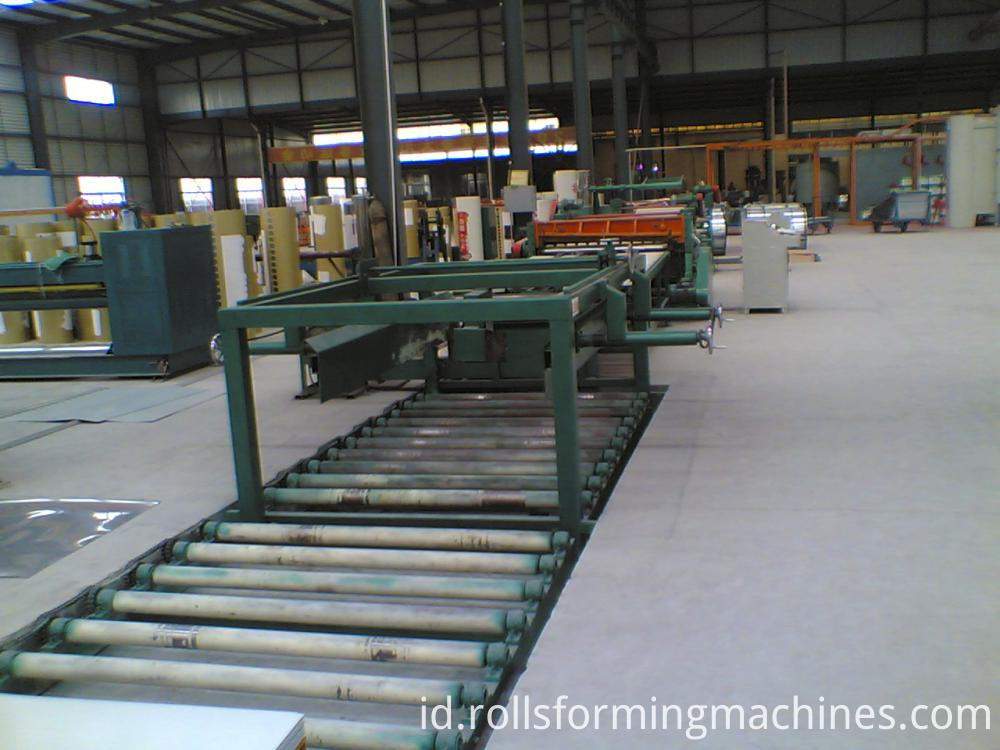

cut to length production line 1

Sistem hidrolik

Sistem hidrolik disusun oleh elemen-elemen berikut: stasiun hidraulik, kapasitas tangki bahan bakar 300L, katup solenoid, motor pompa minyak.

Sistem pneumatik

Bagian ini terutama digunakan untuk penumpuk otomatis (untuk gas, pelanggan perlu membeli secara lokal.)

Kontrol dan otomatisasi listrik

Jalur produksi ini mengadopsi 380V, power supply frekuensi daya 50Hz, yang dikendalikan oleh kabinet kontrol.

Sistem kontrol utama disusun oleh motor servo, layar sentuh, dan peredam. Pada layar, Anda dapat memasukkan parameter dan parameter tersebut akan diproses oleh PLC dan kemudian biarkan mesin bekerja secara akurat. Sistem ini memiliki akurasi tinggi, operasi sederhana, kinerja visual yang kuat dan tingkat kegagalan yang rendah.
