Baru dan bekas memotong untuk panjang garis

    Harga satuan: USD 20000 - 50000 / Set/Sets
    Jenis pembayaran: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 45 Hari
Additional Info

Kemasan: telanjang packing

Produktivitas: 30 set

Merek: Zhongtuo

Transportasi: Ocean,Land,Air

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO, SGS

Deskripsi Produk

Baru memotong untuk panjang garis

Pengantar singkat:

Untuk memotong untuk panjang jalur produksi disusun oleh unsur-unsur berikut: Loading Mobil, Decoiler, Precise meluruskan dan meratakan mesin, tengah jembatan, penyimpangan, memperbaiki perangkat, Servo tetap ukuran mesin, tinggi kecepatan geser sistem, sistem kumparan Feeding, otomatis stocker, Runout tabel dan paket sistem, sistem hidrolik, pneumatik perangkat, Control sistem PLC.

J: parameter dasar mesin ini:

Ketebalan bahan: 0.30-2.50 mm

Coil lebar: 500 - 1600mm

Diameter dalam Coil: φ 450-650mm

Max koil berat badan: 15 Ton

Toleransi: ±0.5 mm dalam panjang 2000 mm, diagonal ±0.5 mm dalam 2.000 mm.

Penggunting panjang: 400-4000mm

Produksi kerja tinggi: 1150mm

Bekerja kecepatan dengan lubang penyimpanan: 60m/min

Catatan: line produksi menjalankan arah (di sisi operasi) dari kiri ke kanan (panjang penuh Dewan ini tidak lebih dari 23 meter). Dan lubang penyimpanan direkomendasikan ukuran: 5 meter lengthx2 meter lebar x kedalaman 4 meter

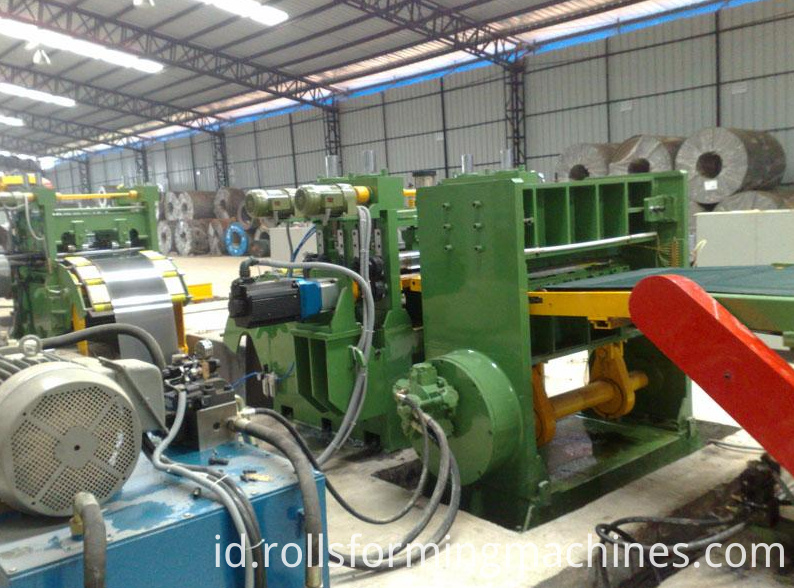

cut to length S

B: elemen dasar dari memotong untuk panjang mesin




C . Pengenalan singkat dari beberapa elemen

15 ton loading mobil

Struktur

Terutama perangkat ini disusun oleh mobil plat, blok silinder, dan silinder dan sistem berjalan. Kapan kerja, piring pada silinder di atas roda unwinding, silinder minyak, piring sampai bagian atas uncoiled, spindle pusat, mulai berjalan motor ke posisi pusat Decoiler, uncoiled akan baja kumparan tensioning. Mobil berjalan sepanjang jalur untuk kembali.

2 . Parameter :

(1) Koil lebar:1600 mm

(2) Koil berat badan: 15T

(3) 160mm diameter silinder stroke melahirkan, stroke 600 mm

(4) berjalan daya motor: 3 KW - jika mereka memiliki lebih banyak kekuatan?

(5) motor produsen kita mengubah untuk semen tetapi harga akan lebih tinggi
(6) peredam: 15 Ton

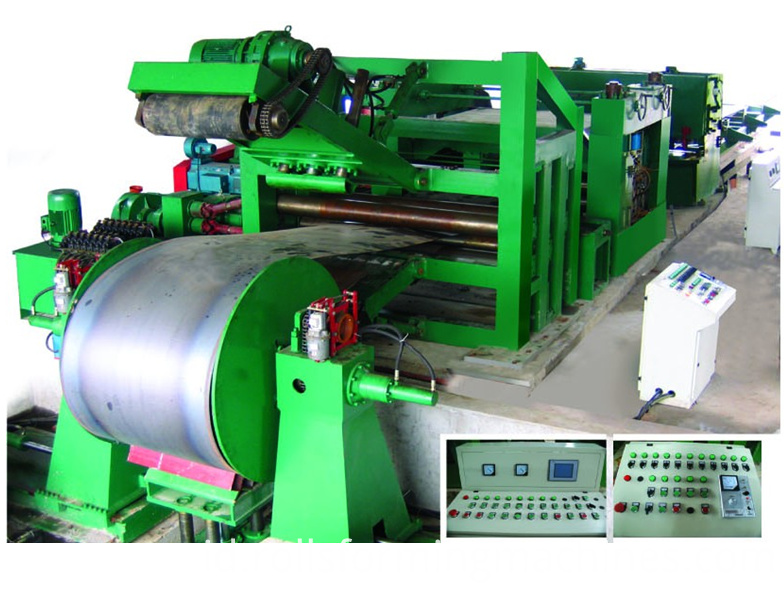

cut to length machine

3. tepat meluruskan dan meratakan mesin

Mesin flat sekolah dengan gear box universal bersama drive dan inisiatif, lembar dikirim mendaftarkan datar dan menengah setelah arah positif dan negatif berulang deformasi mencapai tujuan meratakan, terutama terdiri dari mesin bingkai bagian, kerja gulungan bagian, mengangkat bagian dan bagian transmisi. Frame mengadopsi pelat baja dilas struktur jenis kotak, kerja roll bagian, Bagian mengangkat dan bingkai bagian organik digabung, bentuk novel, struktur wajar, dan instalasi dan pemeliharaan nyaman. Pekerjaan roll untuk bagian depan dari roller, sub bagian drive universal bersama. Atas dan bawah piring bahan aktif, berbeda untuk mencapai tingkat sekolah yang tepat. Gerakan peran adalah untuk meningkatkan baris bekerja roll, jarak antara penyesuaian dan tangan roda worm gear batang generasi bergerak kawat batang untuk mencapai tujuan mengangkat baris atas rol. Drive oleh motor, peredam.

1 . Parameter utama

(1) Meratakan ketebalan bahan: 0,30 -2,50 mm

(2) Lebar: 1600 mm

(3) Meratakan poros: φ110mm 40Cr media frekuensi quenching 50 – 58 tingkat.

(4) Motor utama: 11KW - Semen

(5) Peredam: 155 jenis worm gear reducer Guomang, merek ini?

Jembatan menengah

Perangkat ini Peralatan bantu jalur produksi, yang terutama terdiri dari Jembatan transisi, braket kiri dan basis. Perannya adalah piring dari pertama memasuki lubang, jembatan naik piring ke dalam mesin pertama paralel; Jembatan mengangkat dikendalikan oleh silinder.

Steering perangkat

1, struktur

Perangkat ini Peralatan bantu jalur produksi, yang terutama terdiri dari tiga transisi rol, kiri dan kanan frame, roller panduan dan dasar. Perangkat tidak hanya memiliki pelat baja dan ditarik keluar dari lubang akan tidak lagi menyebabkan membungkuk deformasi fungsi, instalasi di sebelah kiri dan sisi kanan dalam rangka mesin dua pasang roll panduan, dapat tangan roda, batang sekrup untuk bergerak horizontal, kontrol posisi menjalankan piring.

2. Parameter utamas:

(1) membimbing lebar:1600 mm

(2) rol dengan diameter:φ70mm

side guid roller

3. roll servo ukuran mesin

Struktur

Penggunaan: Mesin ini terutama digunakan untuk menetapkan ukuran. Bagian ini terutama terdiri oleh unsur-unsur berikut: traksi axis dan axis tetap, bingkai, dasar, Bagian transmisi, servo motor dan khusus gear reducer.

Parameter utama;

(1) tetap rol dengan diameter = 120mm

(2) traksi mesin = 50mm: 55% 40Cr frekuensi quenching plating kromium permukaan keras dan poros poliuretan karet.

(2) Roller tetap panjang: 1700 mm

(3) Servo motor: 7.5kw Shandong zibo
(4) Peredam: Servo peredam

second leveling system

Geser sistem (mesin cutting kecepatan tinggi)

Struktur

Terutama oleh kiri dan kanan braket, batang penghubung, turet atas dan bawah, meja kerja, drive motor dan bagian lain dari komposisi. Juga dapat menjadi pengguna dapat juga didasarkan pada kebutuhan pengguna.

Utama parameter:

(1) maksimum geser ketebalan: 3mm

(2) lebar: 1600mm

(3) motor listrik: 7.5KW Shangdong Zibo?

(4) pisau bahan: 9CrSi, servo coil memberi makan sistem.

cut to length 65

Otomatis susun machine

1. struktur

Untuk sistem mesin blanking, hal ini terutama untuk membuat lembar rapi dan bersih dan dibuat oleh melintang bingkai dan baffle vertikal. Untuk pas panjang yang berbeda dari lembar, itu disesuaikan rentang 500-3000mm. Baffle piring juga bisa disesuaikan koil lebar. Susun mesin mengadopsi silinder untuk menyesuaikan, Mesin Pallettizing terutama terdiri dari silinder motor dan roller palletizing berjalan. Fungsinya terletak pada lembar kosong susun rapi, mulai motor akan menumpuk panggung blanking rapi lembar yang dikirim untuk tahap pengepakan, perangkat dengan bentuk bahan.
