1600mm 6mm Dipotong memanjang untuk dijual

    Harga satuan: USD 20000 - 50000 / Set/Sets
    Incoterm: FOB
    Min. Memesan: 1 Set/Sets
    Waktu pengiriman: 45 Hari
Additional Info

Kemasan: kemasan telanjang

Produktivitas: 30 set

Merek: Zhongtuo

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO, SGS

Deskripsi Produk

1600mm lebar x 6mm Dipotong memanjang untuk dijual, digunakan dipotong memanjang garis, alat CTL

Produksi singkat dari potongan ke panjang lini produksi:

Dengan memotong ke mesin panjang, kita dapat membuat lembaran panjang khusus dari kumparan tidak peduli, warna kumparan baja, glazinatau besi. Garis potong hingga panjang ini dapat digunakan untuk mengolah ketebalan 0,3 hingga 6 mm bahan dalam lebar 1700mm. Mesin potong ke panjang disusun oleh elemen-elemen berikut: Decoiler, sistem leveling pertama, sistem pengumpanan kumparan, penyearah waktu kedua, sistem kemudi, sistem geser, sabuk transportasi kumparan dan penumpuk otomatis.

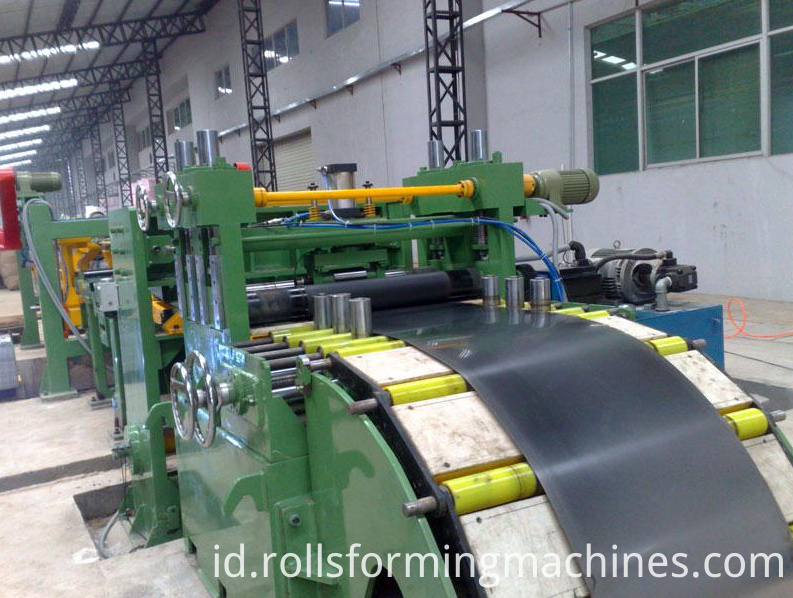

cut to length 65

Parameter lini produksi :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

Pengenalan dasar setiap elemen:

1. Memuat mobil Decoiler

Struktur :

Hal ini terutama disusun oleh unsur-unsur berikut: pemuatan mobil dan bingkai, blok silinder, silinder dan sistem berjalan. Saat menggunakan, silakan letakkan kumparan di bagian atas loading car, kemudian silinder akan naik ke uncoiler center, r, start walking motor ke decoiler center position, uncoiler akan membuat tegangan kumparan dan kemudian mulai bekerja.

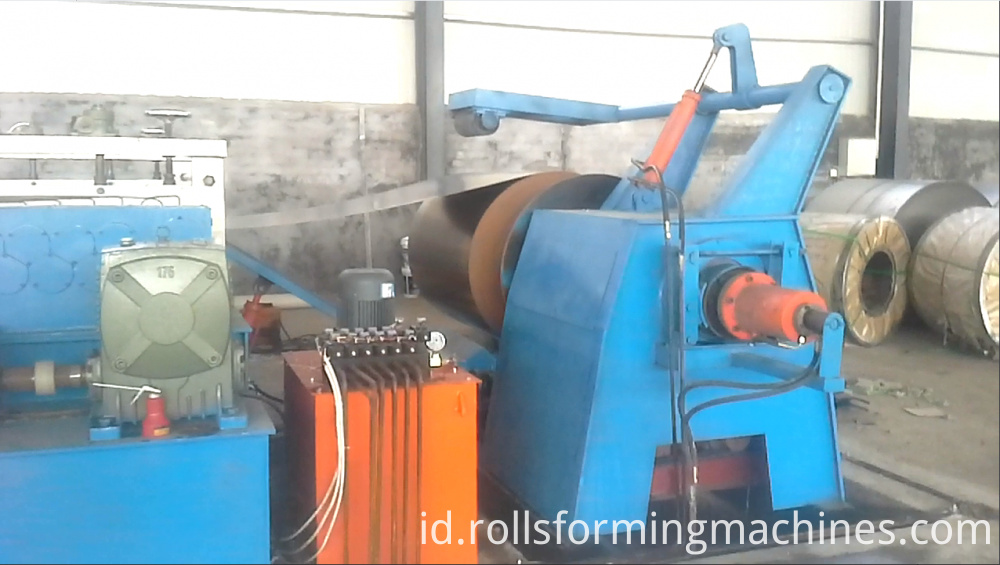

decoiler of cut to length

2. 12 Ton Decoiler

Struktur:

Mesin ini disusun oleh kantilever tunggal dan tipe uncoiler ekspansi hidrolik, oleh bagian kumparan, bagian transmisi.

Sistem leveling pertama

Struktur :

Sistem leveling terdiri dari dua poros traksi, 15 roller leveling, tujuh roll atas dan delapan bawah. Hal ini terutama untuk memberikan kekuatan kumparan dan mengambil kumparan ke mesin dengan memberi makan. Kecepatan lari disesuaikan. Mendorong peredam frekuensi variabel dikendalikan oleh motor. Permukaan roller akan plating.

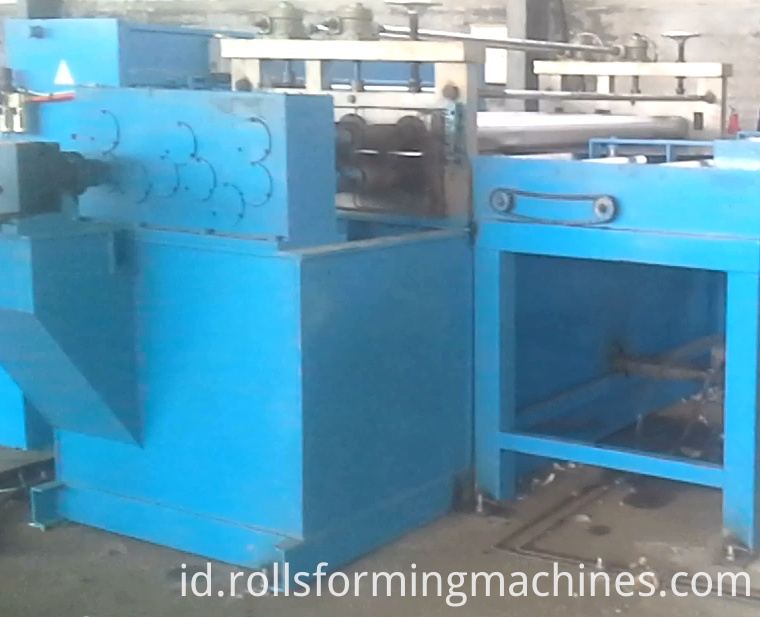

first leveling system of cut to length machine

3. Jembatan transisi :

Jembatan transisi adalah sesuatu seperti jembatan; digunakan untuk transmisi kumparan dari sistem leveling pertama ke sistem leveling akurasi kedua. Ketika coil berasal dari leveling pertama, bridge akan naik pada level yang sama dari lembar input. Ketika Anda membiarkan kumparan memasukkan lubang penyimpanan, jembatan akan mati. Antara sistem leveling pertama hingga sistem leveling kedua, akan ada pit penyimpanan yang tidak diperlukan. Jika sudah, kecepatan kerja akan sangat tinggi. Tanpa pit penyimpanan, kecepatan kerja mesin akan lebih rendah.

4. Sistem sizing servo dan sistem leveling kedua .

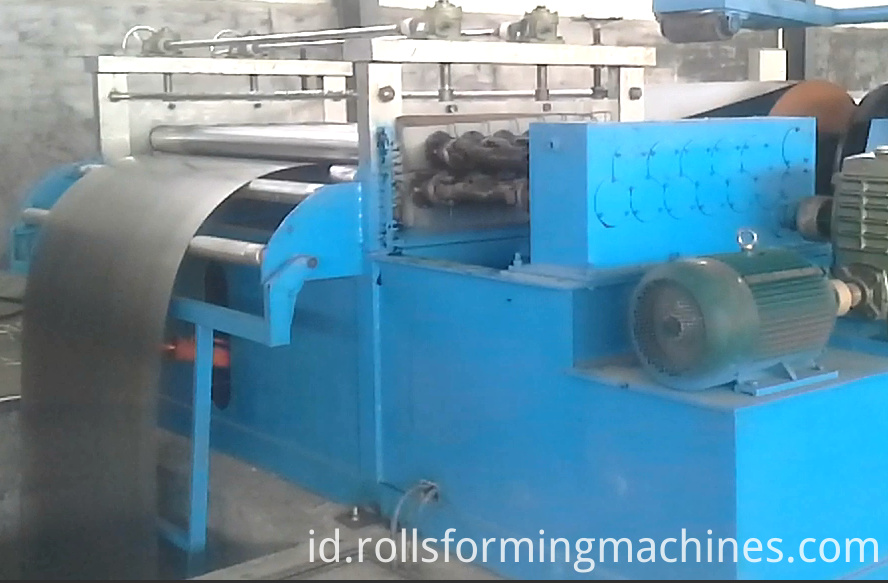

second leveling system

5. 4 × 1600mm sistem geser kecepatan tinggi .

6. Servo memberi makan kumparan platform

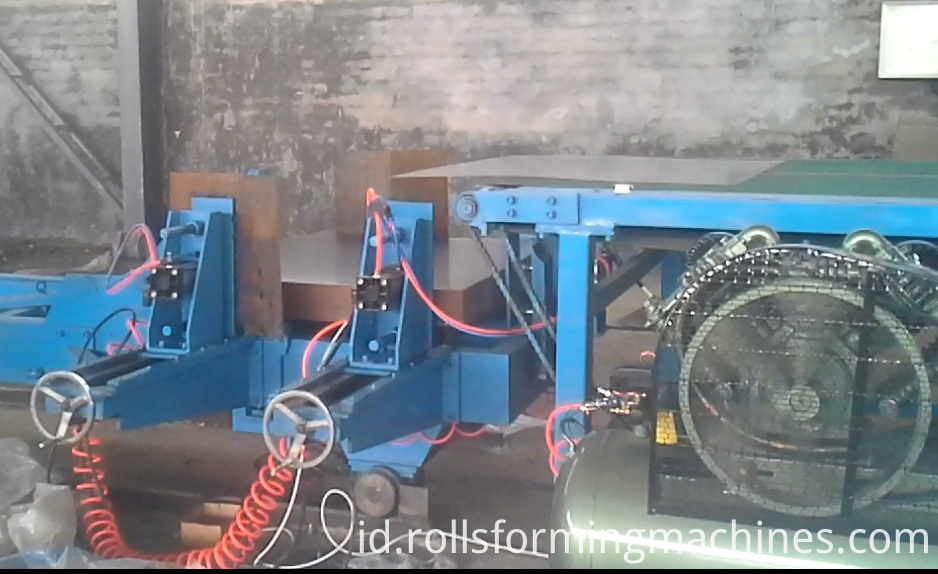

transmisson table of cut to length machine

7. Penumpuk otomatis

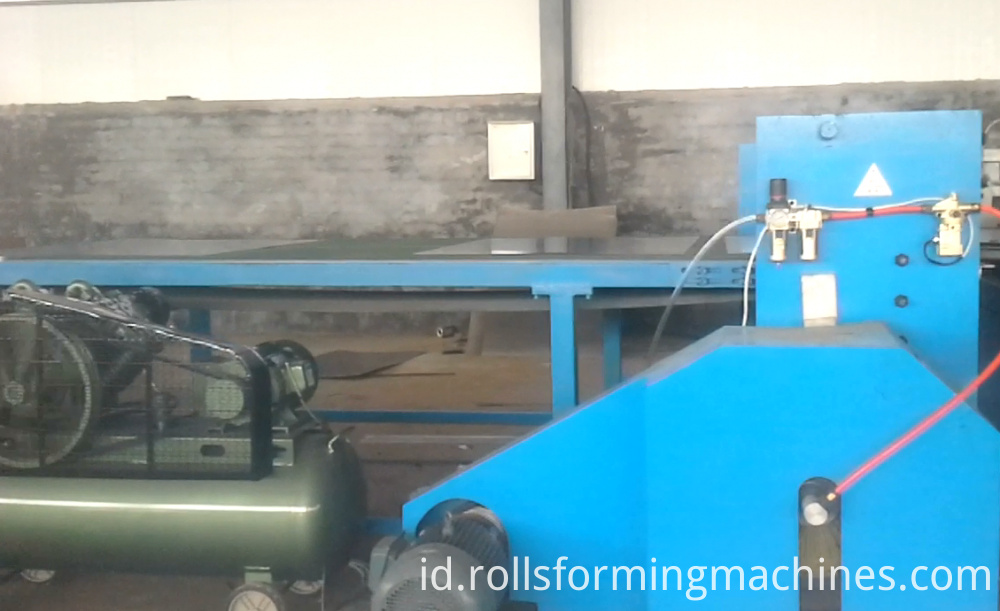

runout table
