Zhongtuo Roll Forming Machinery Co., ltd

Jahitan lurus frekuensi tinggi dilas roll membentuk mesin
Jahitan lurus frekuensi tinggi dilas roll membentuk mesin
Jahitan lurus frekuensi tinggi dilas roll membentuk mesin
Jahitan lurus frekuensi tinggi dilas roll membentuk mesin
Jahitan lurus frekuensi tinggi dilas roll membentuk mesin

Jahitan lurus frekuensi tinggi dilas roll membentuk mesin

Harga satuan: USD 100000 - 300000 / Set/Sets
Jenis pembayaran: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Memesan: 1 Set/Sets
Waktu pengiriman: 60 Hari

Hubungi sekarang Tambahkan ke keranjang

Additional Info

    Kemasan: kemasan telanjang

    Produktivitas: 90m/min

    Merek: Zhongtuo

    Transportasi: Ocean,Land,Air

    Tempat asal: Cina

    Kemampuan Supply: 30 set per month

    Sertifikat: CE, ISO, SGS

Deskripsi Produk

Pengenalan singkat dari jahitan Lurus frekuensi tinggi dilas pipa roll membentuk mesin:

welded pipe machine

Pipa baja dilas juga disebut pipa baja dilas, umumnya mereka dibuat oleh baja atau strip baja slitting oleh garis menggorok. Setelah leveling, kumparan akan diubah menjadi bentuk pipa dengan prinsip roll forming. Proses produksi sederhana tetapi efisiensi produksi sangat efisien. The Straight seam frekuensi tinggi dilas pipa roll membentuk mesin dapat menghasilkan berbagai spesifikasi dalam ukuran 10 hingga 127mm, dalam bentuk, bisa persegi, bulat, oval dan bentuk yang tidak biasa.

Sejak tahun tiga puluhan abad ke-20, dengan pesatnya perkembangan rolling rolling strip baja berkualitas tinggi produksi dan kemajuan pengelasan dan teknologi inspeksi, terus meningkatkan kualitas spesifikasi pipa baja las. Sekarang pipa-pipa yang dilas meningkat dan digunakan di lebih banyak bidang terutama dalam panas yang tabung cadangan, tabung dekoratif, pipa fluida bertekanan rendah yang menggantikan pipa baja seamless. Proses produksi pipa las lurus sederhana, efisiensi produksi tinggi, biaya rendah, perkembangan pesat.

The Straight seam frekuensi tinggi dilas pipa roll membentuk mesin disusun oleh unsur-unsur berikut :

Hidrolik Single-arbor uncoiler dengan pengupas

Penggulung lima gulung

Geser & mesin las butt

Akumulator Spiral

Membentuk dan mengukur pabrik

GGp300KW Solid state HF Welder + 2 Sistem Kontrol Elektrik

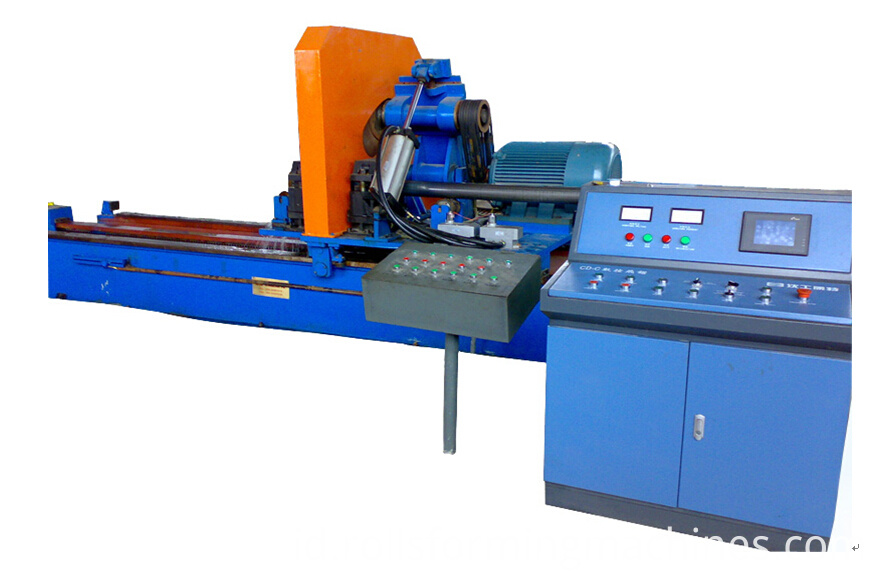

CNC gesekan terbang melihat

Meja Rollout (18m)

Proses kerja jahitan lurus frekuensi tinggi dilas pipa roll membentuk mesin :

{SteelTape} → → Single-arbor un-coiler → → Strip-head Cutter dan juru las → →

Spiral Accumulator →equ Forming section ( unit perataan + Main driving unit + Forming unit + unit Guide + unit pengelasan induksi frekuensi tinggi + roller squeeze ) + Frame De-burr → → Unit Pendingin → → Unit dan pelurus → → Terbang melihat di bawah komputer -Kontrol →→ Run-out meja →→ meluruskan

Kontrol kualitas jahitan lurus frekuensi tinggi dilas pipa roll membentuk mesin
Berbagai langkah diambil untuk memastikan bahwa pipa baja selesai memenuhi spesifikasi. Misalnya, pengukur sinar-x digunakan untuk mengatur ketebalan baja. Pengukur bekerja dengan memanfaatkan dua sinar x. Satu sinar diarahkan pada ketebalan baja yang diketahui. Yang lain diarahkan pada baja yang lewat di jalur produksi. Jika ada perbedaan antara dua sinar, alat pengukur akan secara otomatis memicu perubahan ukuran rol untuk mengkompensasi.
Pipa juga diperiksa untuk cacat pada akhir proses. Salah satu metode pengujian pipa adalah dengan menggunakan mesin khusus. Mesin ini mengisi pipa dengan air dan kemudian meningkatkan tekanan untuk melihat apakah ada tekanan. Pipa yang rusak dikembalikan untuk skrap.

Berikut adalah beberapa spesifikasi rinci jahitan Lurus frekuensi tinggi dilas pipa roll membentuk mesin untuk referensi Anda:


Membentuk & ukuran bagian

1 Membentuk gearbox pabrik, sambungan universal

1.1 Mill entry flattener dengan roll up-horizontal dan roll di bawah-horisontal, satu positif flattener lima roll, satu pasang guling vertikal.

1.2 Pembentukan pabrik terdiri dari:

- Didorong berdiri: 7 set (Horizontal)

- Driven stand shaft: Φ 80mm

- Bahan poros: 40Cr

- Side roll stand: 8 set (Vertikal)

- Side roll stand shaft: Φ45mm

- Bahan poros: 40Cr

- Gear box & sambungan universal: 7sets

- Bahan gear box: baja tuang

- Bahan persneling: 20CrMnTi

- Motor utama: Model 132kW: Z4-250-31 1 set

- Main redactor: ZLY250 1 set

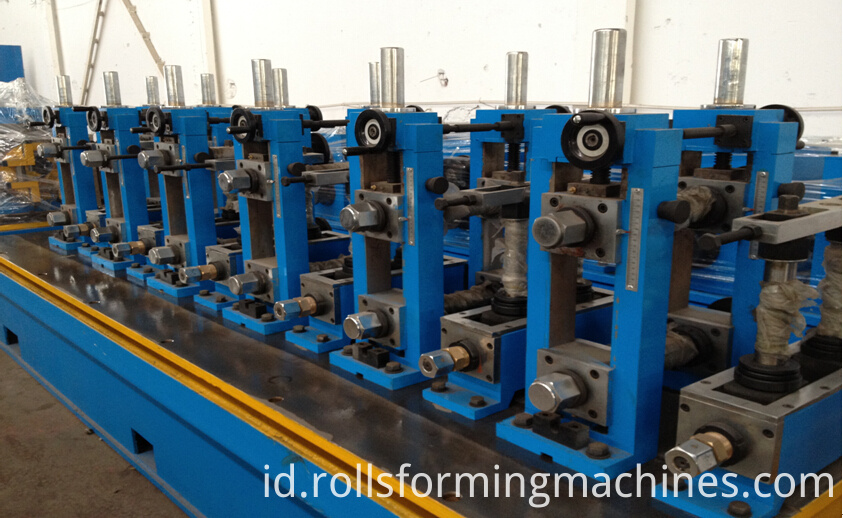

Forming machine



2 Sizing mill gear box, sambungan universal

2.1 Sizing mill terdiri dari:

- Didorong berdiri: 5 set (Horizontal)

- Driven stand shaft: Φ80mm

- Bahan poros: 40Cr

- Side roll stand: 5 set (Vertikal)

- Side roll stand shaft: Φ45mm

- Bahan poros: 40Cr

- Gear box & sambungan universal: 5 set

- Bahan gear box: baja tuang

- Bahan persneling: 20CrMnTi

- 2 set kepala kepala tunggal Turki, dengan 4 rol * 2sets

- Satu rol pengujian kecepatan dengan silinder udara untuk gergaji terbang CNC

- Motor utama: Model 132kW: Z4-250-31 1 set

- Main redactor: ZLY280 1 set

sizing of pipe machine
