Zhongtuo Roll Forming Machinery Co., ltd

Q235 baja dilas tabung roll membentuk mesin
Q235 baja dilas tabung roll membentuk mesin
Q235 baja dilas tabung roll membentuk mesin
Q235 baja dilas tabung roll membentuk mesin
Q235 baja dilas tabung roll membentuk mesin

Q235 baja dilas tabung roll membentuk mesin

Harga satuan: USD 100000 - 290000 / Bag/Bags
Incoterm: FOB
Min. Memesan: 1 Bag/Bags
Waktu pengiriman: 60 Hari

Hubungi sekarang Tambahkan ke keranjang

Additional Info

    Kemasan: kemasan telanjang

    Produktivitas: 60m/min

    Merek: Zhongtuo

    Tempat asal: Cina

    Kemampuan Supply: 30 sets/month

    Sertifikat: ISO, CE9001

Deskripsi Produk

Q235 baja dilas tabung roll membentuk mesin / pipa besi tabung mesin bergulir


I. Ringkasan

Pabrik ini dimaksudkan untuk pembuatan pipa bulat Φ10mm-Φ89 mm dengan ketebalan 0.4mm – 6.0mm dari strip canai dingin dan hot-rolled coil dengan menggunakan blanko tubular yang tidak tertutup dengan pengelasan berikutnya ke dalam tabung, pemanasan tepi dengan menggunakan solid state high-frequency welder, longitudinal seam welding dalam gulungan mesin las tube, pendinginan, pengukuran lebih lanjut atau pembentukan dan pemotongan aliran tabung tak berujung dalam ukuran panjang yang terukur. Produk jadi adalah pipa bulat, persegi atau persegi panjang.

steel pipe machine

II. Aliran teknis dari jalur produksi

{SteelTape} → → Double-head un-coiler → → Strip-head Cutter dan juru las → →

Spiral Accumulator →equ Forming section (unit perataan + Main driving unit + Forming unit + unit Guide + unit pengelasan induksi frekuensi tinggi + roller squeeze) + Frame De-burr → → Unit Pendingin → → Unit dan pelurus → → Terbang melihat di bawah komputer -kontrol → → Meja run-out

AKU AKU AKU. Kondisi dasar:

a) Spesifikasi Pipa Baja

1. Diameter pipa: Φ10mm-Φ90mm
Ketebalan pipa: 1.0mm – 3.5mm

2. Contoh pipa persegi: 15x15-70x70mm Max untuk pipa persegi

Contoh pipa persegi panjang: Max 15x30-80x60

Ketebalan pipa: 1.0mm – 3.5mm
3. Panjang Pipa: sesuaikan Max adalah 12

4. Toleransi Panjang: 0-6mm

b) Spesifikasi Pipa Baja

1. Bahan: Baja Karbon Rendah

2. Pita Baja: Diameter dalam: Φ470-510mm

Diameter luar: Φmax = 1500mm

Strip lebar baja: 40mm-160mm

Strip ketebalan baja: 0.4mm-3.5mm

Berat maksimum: 1,0 ton

c) Listrik

1. Daya dinamis: AC380V ± 10%, 3 fase, 50Hz ± 1,0%

2. Kontrol Daya: AC220V ± 10%, satu fasa, 50 Hz ± 1,0%

d) Kapasitas terpasang listrik: appro. 200KW

e) Air pendingin

1. Reservoir untuk peralatan High Frequency: 15 m³, satu set

2. Reservoir untuk sirkulasi air pendingin: 15 m³, satu set

f) Udara terkompresi

1. Tekanan: 0.4Mpa

2. Aliran: 0,5 m 3 / jam

g) Kapasitas produksi

Output tahunan: 10000 ton, sesuai dengan hari kerja setiap hari. Jam kerja harian dan produk.

h) Kecepatan baris: 30-90m / mnt

Mesin ini disusun oleh elemen-elemen berikut:

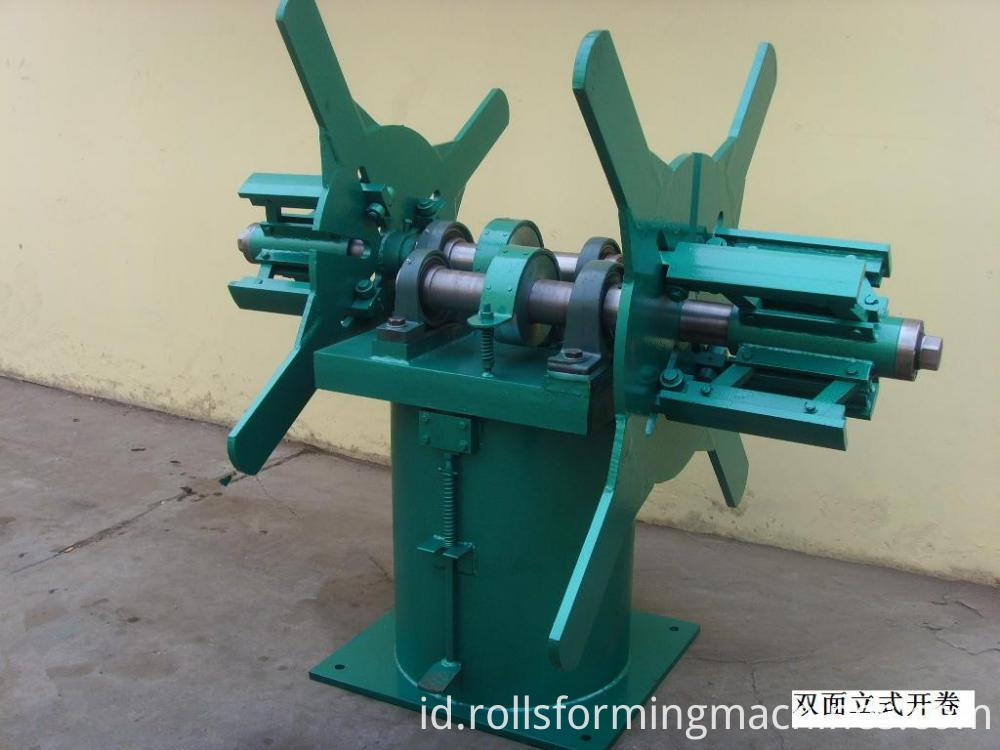

Decoiler kepala ganda:

double head decoiler 12

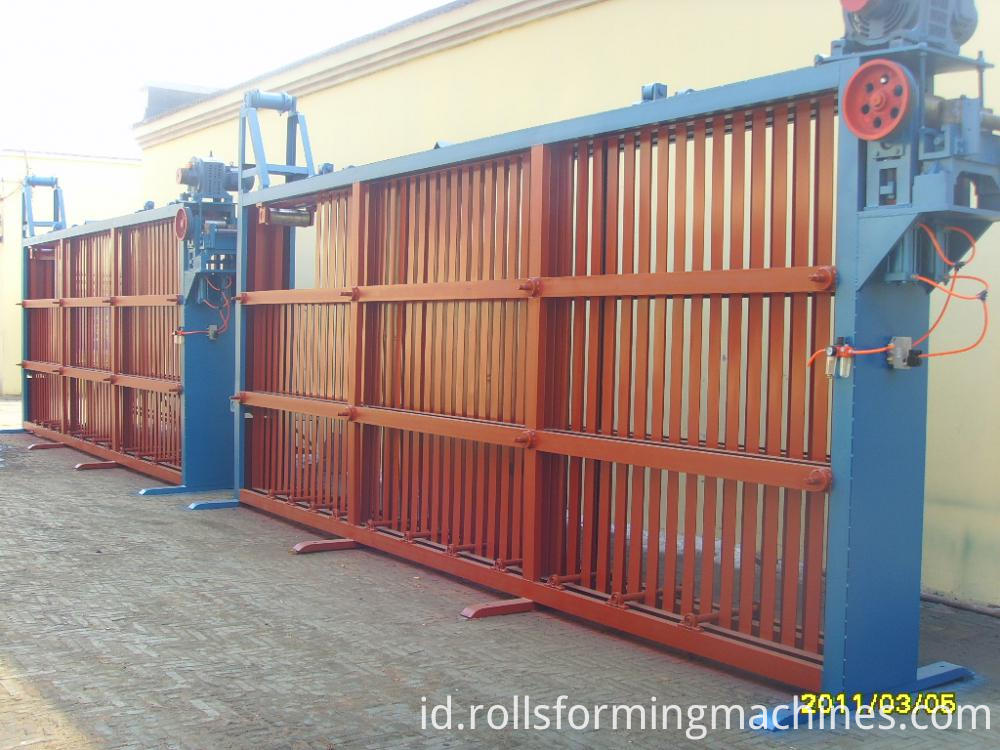

Stroage acuumulator

coil stock

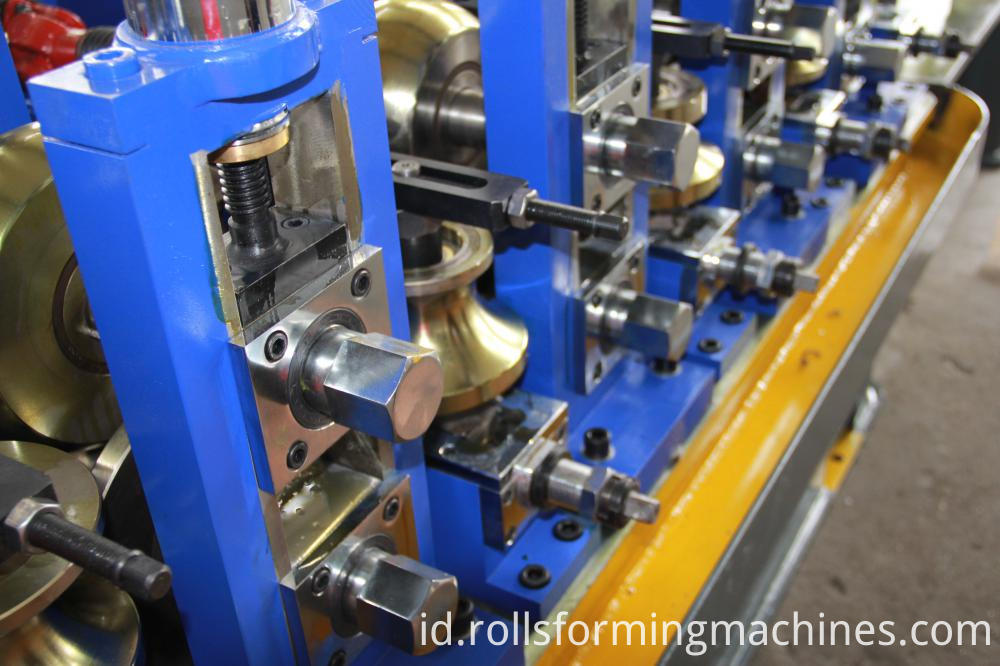

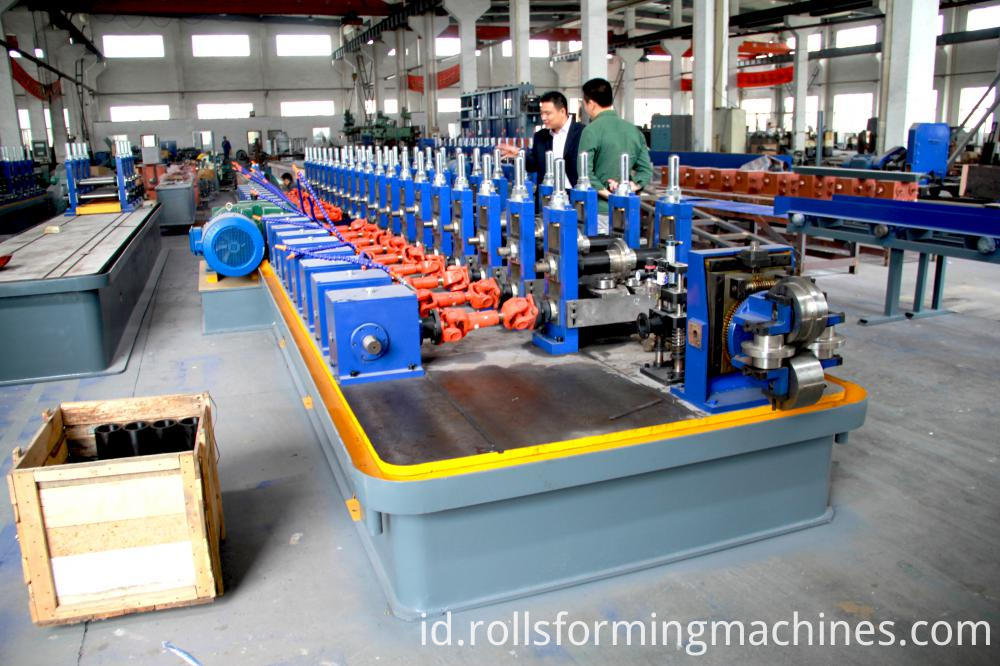

Mesin roll forming utama untuk membuat bentuk tabung dari coil.

roll forming machine of welding pipes

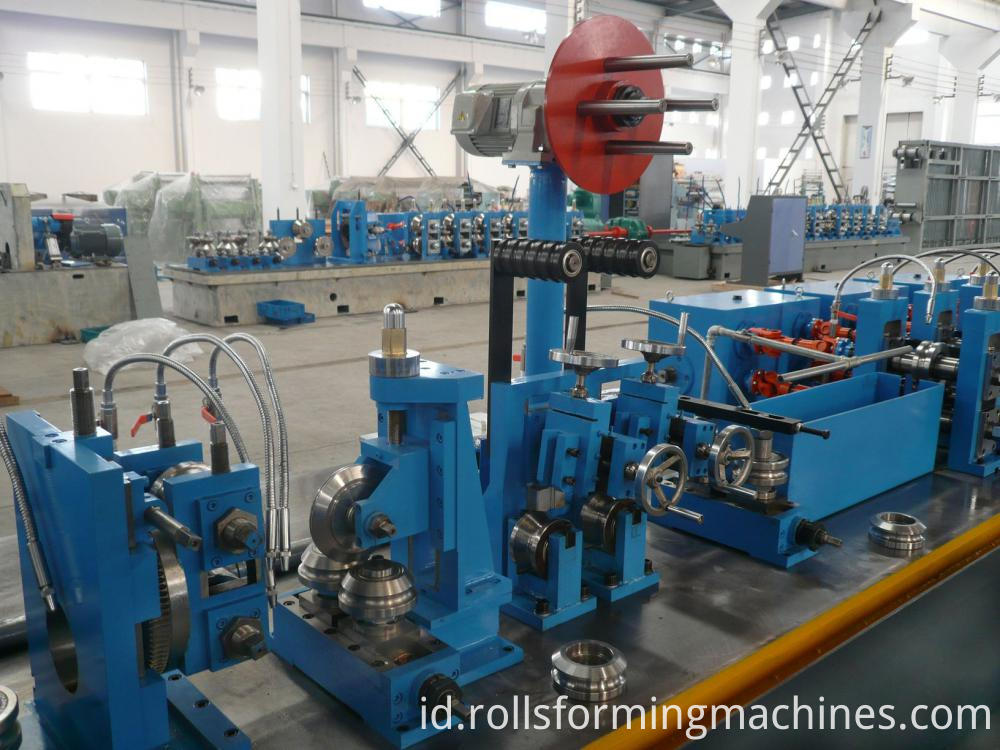

Sistem pengelasan pipa otomatis.

welded pipe machine
