Sepenuhnya otomatis dipotong ke panjang mesin

    Harga satuan: USD 150000 - 80000 / Bag/Bags
    Jenis pembayaran: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Min. Memesan: 1 Bag/Bags
    Waktu pengiriman: 60 Hari
Additional Info

Kemasan: telanjang packing

Produktivitas: 60m/min

Merek: Zhongtuo

Transportasi: Ocean,Land

Tempat asal: Cina

Kemampuan Supply: 30 sets/month

Sertifikat: CE, ISO, SGS

Deskripsi Produk

MEMOTONG untuk panjang garis CTL mesin untuk (0,8 ~ 3.5) × 400 mm

Sepenuhnya otomatis dipotong ke panjang mesin dapat memproses ketebalan dari 0,8-3.5 mm tanpa setiap orang antarmuka.
1. parameter teknis:
Coil ketebalan: 0.8 ~ 3.5 mm
Coil lebar: 100 ~ 400mm
Bahan kumparan: Q195, Q235A, Q345, S355 baja karbon kumparan, HR atau CR, kekuatan tarik 590 N/mm2.
Coil ID:φ500-610 mm
Koil OD: ≤φ1400mm
Coil berat: ≤3T
Meratakan roller: φ100mm
Bahan meratakan rol: 40Cr, kekerasan permukaan: HRC55-58 °
Baris kecepatan: 40m/min, panjang mengukur dengan encoder, berhenti shear.10-12pcs/menit untuk panjang 2m
Toleransi: +/-0.5mm/m panjang, + /-1mm di diagonal panjang, +/-1.5mm/m2 di meratakan kerataan.


2. aliran teknis:

Coil-loading car→single mandrel uncoiler dengan coil-kepala guide→pinch feeder→transmission roll table→ sisi guide→ menyamaratakan →encode panjang-fixing→shear →stacker

3. Deskripsi dari tiap-tiap alat:
Mobil 3.1.Coil-loading
1) struktur: Empat roda, bodi mobil yang dibuat oleh pengelasan
2) Mobil berjalan didorong oleh: 1.5kw cycloid motor pin-roda
3) gerakan ke atas mobil oleh silinder hidrolik Φ100 × 500 mm
4) kecepatan berjalan: 8 m/min, max 4000 mm jarak.
5) Max beban: 3000kgs.
Cut to length

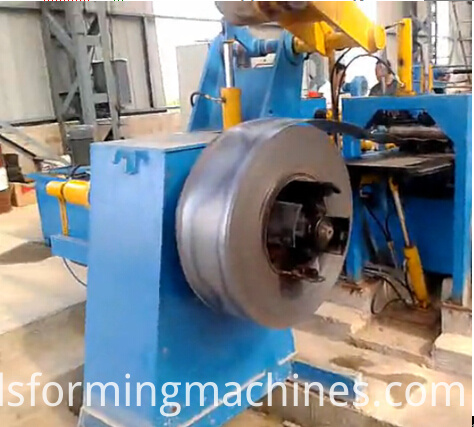

3.2.Single Decoiler Mandrel dengan Coil kepala panduan
Struktur uncoiler: pengelasan perakitan dasar, penopang tunggal mandrel hydraulically meluas oleh menghubungkan-rod.
Uncoiling drum: Φ508 × 450mm, perluasan jangkauan: Φ500 ~ Φ610mm.
Silinder hidrolik untuk ekspansi: Φ100 × 100mm
Rem gaya: pneumatic tekanan-mengatur rem
Coil lebar: 400mm
Koil OD maks: 1400mm
Max koil berat badan: 3, 000kgs.
Coil-kepala panduan diinstal pada uncoiler
Tekan-down dari coil-kepala lengan oleh silinder hidrolik Φ75 x 300mm

Traksi roda untuk membuka coil-kepala: Φ150 x 150mm, didorong oleh 2.2kw cycloid motor.

CTL


3.3 hidrolik mencubit-feeder menyekop Plate

Sejumput-feeder: Terdiri dari dasar, berdiri, kursi roller, ganda makan sejumput rol, pencabutan & menekan-down mekanisme untuk naik roller, drive motor.
Bergerak naik turun atas tekan Roller: oleh Φ70 x 150mm silinder hidrolik, dua PC.
Berkendara motor: 4KW cycloid motor. Menyekop piring: pengelasan perakitan dengan pelat baja, dua berbentuk lidah piring (besar satu bergerak turun, kecil satu untuk memperluas dan kontrak)
Hidrolik silinder untuk gerakan ke atas lidah besar: Φ80 × 400mm
Hidrolik silinder untuk lidah kecil perluasan Φ63 × 400 mm -

3.4.Transmission Roll tabel

Panjang mm dimensi: 2000 x 500 mm lebar
Terdiri dari 4pcs Φ100 x 600 rol, plat baja, rantai.

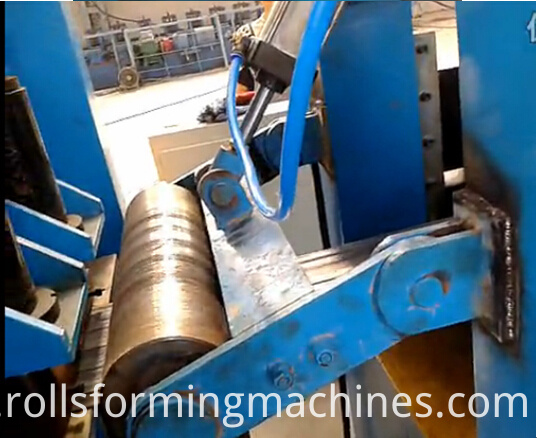

3.5 panduan sisi
Struktur: vertikal rol untuk membatasi posisi maju Strip di tengah.
Vertikal rol: dua pasang Φ80 × 110mm, 40Cr, quenching frekuensi tinggi
Untuk menyesuaikan vertikal rol dengan sekrup memimpin dengan menyesuaikan berbagai: 100-400mm
Side guide
3.6.leveling mesin
1) Composed tuas, lever's drive dan encoder untuk memperbaiki panjang.
2) drive terdiri dari base, ZQ500 kecepatan peredam, 37KW DC motor, kontroler kecepatan Eurotherm 590 DC, skrup, rem dan gearbox.
3) menyamaratakan terdiri dari dasar, bingkai, kursi rol dan turun rol, sampai balok, geser blok poros, rol meratakan 15 (7 selama 8), rol cadangan satu baris untuk masing-masing atas dan bawah levelign rol tekan-down perangkat oleh motor listrik (2.2kw cycloid kecepatan peredam) atas-bawah mekanisme untuk sampai makan roller.
4) meratakan rol: Φ100 × 500 mm, 40Cr, HRC55-56, chrome keras permukaan coating
Cadangan rol: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) encoder: LM02-610 C-1200F/min(Japan Rep)
CTL 3
Coding pneumatic cylinder piston: 100 mm × 120mm
Coding memperbaiki panjang roller: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic geser

Terdiri dari bingkai, rel panduan, geser pisau pemegang, hidrolik cut-off mekanisme.
Hidrolik silinder untuk geser: Φ160 x 200mm, satu pc
3.8.Stacker
Terdiri dari rak meja dan mekanisme berjalan, dll.
Berkendara motor: 3KW cycloid motor.
Sistem 3.9.Hydraulic
Terdiri dari hidrolik, katup pelat, berbagai katup, selang tekanan tinggi, tabung kaku, sendi, dll.
Tekanan: 12Mpa
Daya: 4.5kw
Minyak volume tangki minyak: 450L
3,10 sistem kontrol listrik
Seluruh rangkaian sistem kontrol listrik termasuk kontrol kabinet dan panel operasi
Total instalasi listrik: tentang 60KW
