Zhongtuo Roll Forming Machinery Co., ltd

Pengukur berat dipotong menjadi garis panjang
Pengukur berat dipotong menjadi garis panjang
Pengukur berat dipotong menjadi garis panjang
Pengukur berat dipotong menjadi garis panjang
Pengukur berat dipotong menjadi garis panjang

Pengukur berat dipotong menjadi garis panjang

Harga satuan: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. Memesan: 1 Set/Sets
Waktu pengiriman: 60 Hari

Hubungi sekarang Tambahkan ke keranjang

Additional Info

    Kemasan: kemasan telanjang

    Produktivitas: 30 set

    Merek: Zhongtuo

    Tempat asal: Cina

    Kemampuan Supply: 30 sets/month

    Sertifikat: CE, ISO, SGS

Deskripsi Produk


72 "x .250" x 50,000lbs B & K Garis CTL S iemi alat pengukur berat dipotong memanjang

-------------------------------------------------- -------------------------------------------------- -

Zhongtuo siemi alat pengukur berat dipotong memanjang

Potongan garis panjang ini digunakan untuk memotong lembaran logam dengan panjang standar seperti 400-4000mm. Kecepatan kerja mesin sekitar 20 hingga 60 meter per menit.

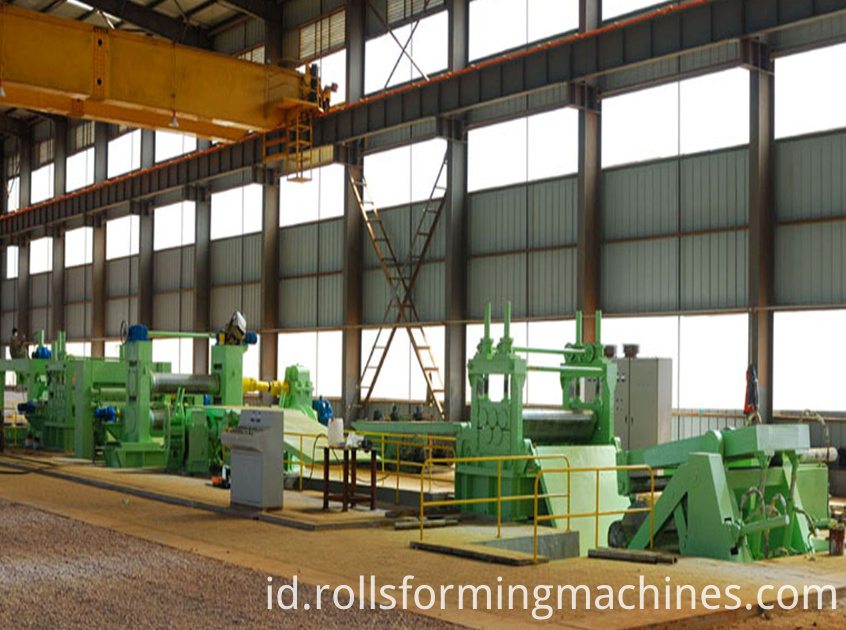

Metal slitting production line


2. Aliran teknis dipotong untuk mesin panjang :
Coil-loading car → uncoiler mandrel tunggal dengan panduan coil-head → pinch feeder → transmisi roll table → side guide → leveler → encode panjang-memperbaiki → geser → stacker

3. Deskripsi masing-masing peralatan:

3.1. Mobil Pemuatan-Karat
1) Struktur: Empat roda, bodi mobil dibuat dengan pengelasan
2) Mobil berjalan didorong oleh: 1.5kw cycloid pin-wheel motor
3) Gerakan naik turun mobil dengan silinder hidraulik Φ100 × 500mm
4) kecepatan berjalan: 8m / menit, maks 4000mm jarak.
5) Beban maks: 3000kgs.

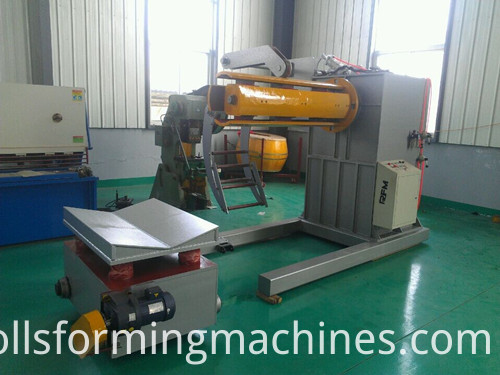

decoiler 1
3.2.Single Mandrel Decoiler dengan Panduan Coil head
Uncoiler Structure: basis perakitan pengelasan, kantilever tunggal mandrel yang secara hidraulik diperluas dengan menghubungkan-batang.
Menggulung drum: Φ508 × 450mm, rentang ekspansi: Φ500 ~ Φ610mm.
Silinder hidrolik untuk ekspansi: Φ100 × 100mm
Gaya rem: rem pengatur tekanan pneumatik
Lebar maks Coil: 400mm
Coil max OD: 1400mm
Berat kumparan max: 3.000kgs.
Panduan Coil head diinstal pada uncoiler
Tekan-bawah lengan coil-head oleh silinder hidrolik Φ75 x 300mm
Roda traksi untuk membuka kumparan: Φ150 x 150mm, digerakkan oleh motor cycloid 2.2KW.

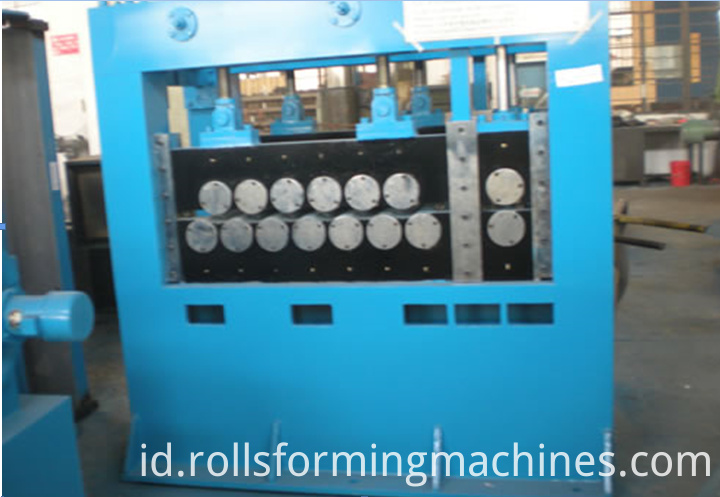

levleing unit
3.3 Hydraulic Pinch-feeder dengan pelat penyangga
Pinch-feeder: Terdiri dari alas, dudukan, dudukan rol, rol pencakar dobel, mekanisme pengangkatan & penekanan ke bawah untuk roller, motor penggerak.
Gerakan naik-turun dari rol tekan atas: dengan silinder hidrolik x70 x 150mm, dua buah.
Motor penggerak: motor cycloid 4KW.
Pelat Sekop: perakitan pengelasan dengan pelat baja, dua pelat berbentuk lidah (yang besar untuk bergerak naik-turun, yang kecil untuk memperluas dan mengontrak)
Silinder hidrolik untuk gerakan naik lidah besar: Φ80 × 400mm
Silinder hidrolik untuk ekspansi lidah kecil Φ63 × 400mm-


3.4.Transmission Roll Table
Dimensi: panjang 2000mm x lebar 500mm
Terdiri dari 4 pcs Φ100 x 600 rol, pelat baja, rantai.

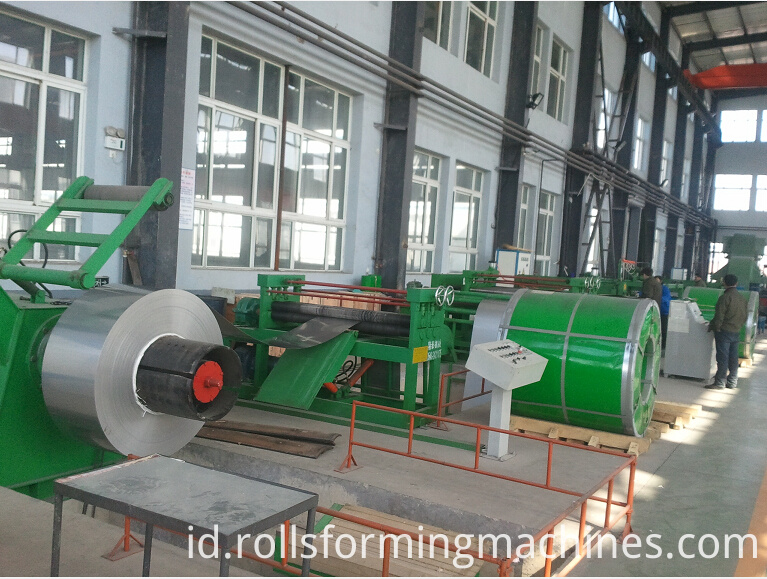

slitting line 1
Panduan 3,5 Sisi
Struktur: rol vertikal untuk membatasi posisi strip yang maju di garis tengah.
Penggulung vertikal: dua pasang, Φ80 × 110mm, 40Cr, pendinginan frekuensi tinggi
Untuk menyesuaikan rol vertikal dengan sekrup timbal dengan rentang pengaturan: 100-400mm
3.6.Mesin yang menarik
1) Terdiri dari tuas, drive tuas, dan pembuat enkode untuk memperbaiki panjangnya.
2) Drive terdiri dari basis, peredam kecepatan ZQ500, motor DC 37KW, pengendali kecepatan Eurotherm 590 DC, skrup, rem, dan gearbox.
3) Menyamaratakan terdiri dari alas, rangka, tempat duduk penggulung atas dan penggulung bawah, balok atas, blok gandar geser, 15 penggulung leveling (7 di atas 8 rol), satu baris penggulung cadangan untuk masing-masing perangkat gulung putar atas dan bawah rata-rata oleh motor listrik (2.2KW cycloid speed reducer) mekanisme up-down untuk naik roller pengumpan.

3.7. Hidrolik geser
Terdiri dari frame, rel panduan, pegangan pisau geser, mekanisme cut-off hidraulik.

Silinder hidrolik untuk geser: Φ160 x 200mm, satu pc

3.8.Stacker
Terdiri dari rak meja dan mekanisme berjalan, dll.

Motor penggerak: motor cycloid 3KW.

Kategori Produk : Garis menggorok/memotong untuk panjang garis
